Allwinner h3 quad core cortex a7

H2+ is a variant of H3, targeted at low-end OTT boxes, which lacks Gigabit MAC and 4K HDMI output support.

H3 images are proven to run on H2+.

According to the source code of BSP [1] , variants differ by the last byte of the first word of SID. 0x42 and 0x83 indicates H2+, 0x00 and 0x81 indicates H3, and 0x58 indicates H3D (a still unknown variant).

Ранее компания Shenzhen Xunlong Software CO. использовала процессоры Allwinner A20 и Allwinner A31s в отладочный платах Orange Pi. Но недавно компания представила модель Orange Pi PC на базе процессора Allwinner H3, которая стоит существенно дешевле предыдущих, и составляет $15. Низкая стоимость платы была достигнута, благодаря низкой цены самого процессора Allwinner H3, и составляет $6.

Более подробно о Allwinner H3 можно прочитать здесь.
Allwinner H3 как и Broadcom BCM2836(Raspberry Pi 2) включает четыре ядра ARMv7 Cortex-A7. Но учитывая большую частоту 1,2 ГГц против 900 МГц(Raspberry Pi 2) и более производительный GPU, возможно общая производительность Orange Pi PC будет немного выше Raspberry Pi 2.

Спецификация Orange Pi PC
Процессор: SoC – четырехъядерный Allwinner H3 Cortex A7 @ 1.6 GHz (работает на 1.2 GHz) с ARM Mali-400MP2 GPU до 600 MHz
Оперативная память: 1GB DDR3 (общая с GPU)
Пользовательская память: слот micro SD( карты объемом до 64GB)
Видео: HDMI с поддержкой CEC и HDCP, выход AV(тюльпан)
Ethernet: 10/100M Ethernet port
Звук: HDMI, порт AV, на плате встроен микрофон
USB: 3x USB 2.0 host port, 1x micro USB OTG port
Камера: CSI Interface
Отладка(Debugging): 3-pin UART разъем для Serial Console
Разное: IR sensor(ИК-порт), кнопка питания, LED индикаторы
Expansions Header: разъем 40-pins совместимый с Raspberry Pi включая GPIOs, UART, I2C, SPI, PWM, CAN, I2S, SPDIF, LRADC, ADC, LINE-IN, FM-IN, и HP-IN
Питание: разъем barrel jack 5V/2A (разъем micro USB OTG не может использоваться для питания платы).
Размер: 85×55 мм
Вес: 38 граммов

По сравнению с Orange Pi 2, Orange Pi PC: меньше по размерам, нет одного USB порта, отсутствует кнопка сброса(reset) и кнопка u-boot, нет модуля WiFi.

Orange Pi PC Allwinner H3

Новая плата Orange Pi PC поддерживает прошивки: Lubuntu, Android 4.4, Raspbian, Debian сервер. Для формирования своей прошивки доступен Android SDK.

Allwinner H3

Allwinner H3 (sun8iw7p1) — это система на кристалле (SoC) предназначенна для использования в ТВ-приставках с поддержкой 4К-видео. Изделие получило четыре вычислительных ядра ARM Cortex-A7 на 32 бита. Тактовая частота 1.2 ГГц в нормальном режиме и 1.6 ГГц в турбо режиме. Кэш память первого уровня (L1 cache) по 32 КБ для инструкций и 32 КБ для данных на каждое ядро, кэша второго уровня (L2 cache) — 512 КБ.

Графический двухъядерный процессор ARM Mali-400MP2 частотой 600 МГц поддерживает OpenGL ES 2.0 OpenCL 1x, DX9_3, OpenVG. Поддерживается воспроизведение видео 4K H.265/HEVC @30 к/с, потоки 1080p декодируются при 60 к/с, H.264 BP/MP/HP, VP8, MPEGl/2, MPEG4 SP/ASP GMC, H.263, WMV9/VC- l,JPEG/MJPEG. Кодирование видео формата H.264 при разрешении 1080p и 60 кадрах в секунду. Allwinner H3 поддерживает ОЗУ стандартов LPDDR2, LPDDR3, DDR3, DDR3L объёмом до 2 ГБ; 8 бит SLC/MLC/TLC/EF NAND с 64 бит ECC; SD/eMMC/tSD/fSD/efSD.

Интерфейсы 3 x USB 2.0, 1 x USB 2.0 OTG, 10/100M Ethernet со встроенным PHY, 3 x 4-bit SDIO 3.0, 5 x UART, 4 x TWI (I2C), 2 x SPI, GPIO, 2 x PWM, 1 x CSI, S/PDIF, HDMI 1.4 с HDCP 1.2, TV CVBS.

NanoPi NEO-LTS/NanoPi-NEO V1.4 — одноплатный мини-ПК размером 40 x 40 мм на базе SoC Allwinner H3

NanoPi NEO-LTS (NanoPi-NEO V1.4) — это миниатюрный одноплатный компьютер (40 x 40 мм) от компании FriendlyARM, сделан на базе SoC Allwinner H3, в который входят четыре вычислительных ядра ARM Cortex-A7 с тактовой частотой до 1.2 ГГц и GPU Mali-400MP2 с частотой 600 МГц. Модели NanoPi NEO бывают как с 256 Мб оперативной памяти, так и с 512 Мб. Для …

Сравнение характеристик Raspberry Pi 3 model B и Orange Pi PC/PC Plus

Raspberry Pi 3 model B и Orange Pi PC очень популярные одноплатные компьютеры. Характеристики плат очень похожи: четырёхъядерный процессор, 1 ГБ оперативной памяти, 40-контактный разъем расширенного ввода-вывода (GPIO), слот для microSD, интерфейс веб камеры CSI (Camera Serial Interface), HDMI и композитный видеовыход, сетевой интерфейс, аудио разъем (3.5 mm Jack). В отличии от апельсинки — у …

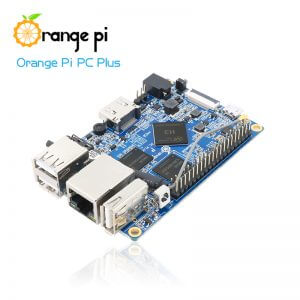

Orange Pi PC Plus — улучшеный Orange PI PC с EMMC Flash на 8 Гб и Wi-Fi

Orange Pi PC Plus — улучшенная версия самой популярной платы линейки Orange Pi — Orange Pi PC. Отличается добавленным Wi-Fi и 8 ГБ EMMC Flash. Стоит Orange Pi PC Plus около 22 долларов США на Aliexpress. Как и свой прародитель, Orange Pi PC Plus построен на базе четырёхъядерного процессора AllWinner H3 (SoC). Графический процессор (GPU) Mali-400MP2, поддерживает …

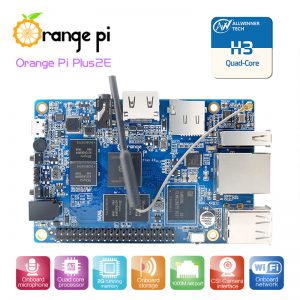

Orange Pi Plus 2E — мини компьютер с 16 ГБ eMMC и без SATA

Компьютер Orange Pi Plus 2E пришёл на замену Orange Pi Plus 2 как более дешевый вариант, Orange Pi Plus 2 стоит около 50 американских долларов, а Orange Pi Plus 2E — всего 35$ на Aliexpress. 2E лишился порта SATA, который работал с помощью контроллера, подключенного к контроллеру USB 2.0. Также исчез один порт USB 2.0, …

Orange Pi Zero Plus 2 — самый маленький Orange Pi компьютер с 8 ГБ eMMC и HDMI

Orange Pi Zero Plus 2 — это улучшенная версия предыдущей модели Orange Pi Zero. Теперь добавили флэш-модуль eMMC, HDMI, Bluetooth 4.2, изменили SoC, Wi-Fi чип так, как с предыдущим были проблемы, убрали порт Ethernet и распаянный USB. Orange Pi Zero Plus 2 вышел в двух вариантах, на Allwinner H3 и Allwinner H5 с 4 ядрами ARM …

Orange Pi Plus 2 — четырёх-ядерный мини ПК с 2 ГБ ОЗУ, SATA и 16 ГБ eMMC

Orange Pi Plus 2 — это улучшенная версия небезызвестной Orange Pi Plus и стоит около 50 американских долларов на Aliexpress. Работает на базе четырёх-ядерного процессора Allwinner H3 семейства ARM Cortex-A7 с частотой до 1.6 ГГц, графическим процессором Mali400MP2 GPU @600 МГц, имеет оперативную память 2 ГБ DDR3 и 16 ГБ встроенной EMMC Flash памяти, 4 порта USB, гигабитный Ethernet, SATA разъем для …

Orange Pi Plus — четырёх-ядерный мини ПК с Wi-Fi, SATA и 8GB eMMC

Orange Pi Plus — одноплатный микрокомпьютер на базе ARM Cortex-A7 H3. Стоит этот компьютер около 39 долларов США на Aliexpress. Эта плата является улучшенной версией Orange Pi. Главные отличия между ними следующие: более мощный ЦПУ, 4-х ядерный H3 вместо 2-х ядерного A20, наличие 8 ГБ eMMC и отсутствие VGA порта. 4-х ядерная SoC AllWinner H3 имеет тактовую частоту до …

Orange Pi Lite — четырёх-ядерный мини ПК с Wi-Fi

Orange Pi Lite — одноплатный микрокомпьютер с четырёх-ядерным процессором ARM Cortex-A7 H3 и стоит около 12 долларов США на Aliexpress. Эта плата очень похожа на Orange Pi One. Главное отличие между ними в том, что бортовая сеть у Orange Pi One 10/100 Ethernet RJ45, а у Orange Pi Lite беспроводной модуль Wi-Fi 802.11 b/g/n. Как и на большинстве плат …

Orange Pi One — четырёх-ядерный мини ПК

Orange Pi One — одноплатный микрокомпьютер с четырёх-ядерным процессором ARM Cortex-A7 H3. Стоит около 10 долларов США на Aliexpress. Характеристики процессора: четыре ядра Cortex-A7 (1,2 ГГц), видео ядро Mali 400MP2 (600 МГц). Контроллер оперативной памяти поддерживает чипы стандартов DDR2 и DDR3 с обычным и пониженным напряжением питания. В Orange Pi One доступно 512 МБ DDR3. С каждой стороны …

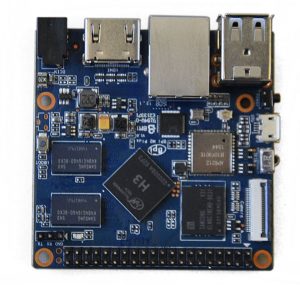

Banana PI M2 Plus/BPI-M2 Plus — одноплатный четырёх-ядерный мини компьютер
