В современном доме имеется множество различного оборудования, подключаемого к розетке. Электросети не идеальны и существует риск выхода вашего дорогостоящего оборудования из строя по причине всплесков напряжения, коротких замыканий, перегрузки. Как правило, производителиуже встраивают защиту в свои решения, плюс на входе в квартиру в электрощитах имеются автоматические предохранители. Но дополнительная защита лишней не будет, и желательно электронные приборы подключать через сетевой фильтр. Дополнительно он предохранит чувствительное оборудование от электромагнитных помех в отличииот обычного удлинителя, который предоставит пользователю некоторое количество розетокбез защиты подключаемой техники. Максимум, в недорогом удлинителе, именуемом фильтром, будет установлен плавкий предохранитель и простенький фильтр помех.
Компания APC выпускает три линейки сетевых фильтров: Essential, Home/Office и Performance. К нам в редакцию был представленAPC SurgeArrest Performance PMF83VT-RS. Это доступный фильтр, предназначенный для домашнего использования, обеспечивает базовую защиту электроники.
Содержание
Технические характеристики
- Розетки CEE 7 Schuko: 8 шт;
- Номинальное входное напряжение: 230 В;
- Входная частота: 50 Гц;
- Входная мощность: 2200 Вт;
- Максимальный ток: 10 А;
- Защита подключения: ТВ-антенна и телефонный кабель;
- Защита от всплесков энергии: до 2690 Дж;
- Фильтрация помех: до 60 дБ;
- Максимальный ток импульса: 60 кА;
- Длина шнура: 3 м;
- Термопредохранитель: автоматический;
- Индикаторы: состояния защиты, перегрузки, заземления;
- Размеры: 31.5 × 11.0 × 6.2 см;
- Вес: 940 г;
- Цвет: белый;
- Соответствие требованиям: CE, EAC;
- Гарантия: 5 лет на ремонт или замену;
- Средняя цена: 3500 руб.
Упаковка и комплектация
Сетевой фильтр поставляется в красочной картонной коробке, в верхней части которой имеется ручка для витринного размещения. Вся информация на упаковке данана русском языке. На зеленом фоне лицевой стороны мы видим изображение самого фильтра, название серии и модели. В верхней части упаковки указана гарантия 5 лет.
Производитель указывает, зачем нужен сетевой фильтр:
— Защищает от всплесков в электросети, которые могут вывести из строя электронику и бытовую технику: удар молнии, повышенное напряжение.
— Предохраняет от электромагнитных помех, которые портят изображение на экране телевизора и сокращают срок службы бытовой техники.
— Защищает подключенное устройство от короткого замыкания и возгорания.
В нижней части перечислены основные особенности: 8 розеток, защитные шторки, защита ТВ кабеля и поглощение энергии до 2754 Дж.
На обратной стороне коробки более подробно описываются возможности устройства. Технические характеристики указаны на боковой стороне упаковки.
.JPG)
Сетевой фильтр с кабелем помещен в коробку без дополнительной упаковки. В комплекте присутствует только техническое руководство и гарантийный талон.
Внешний вид

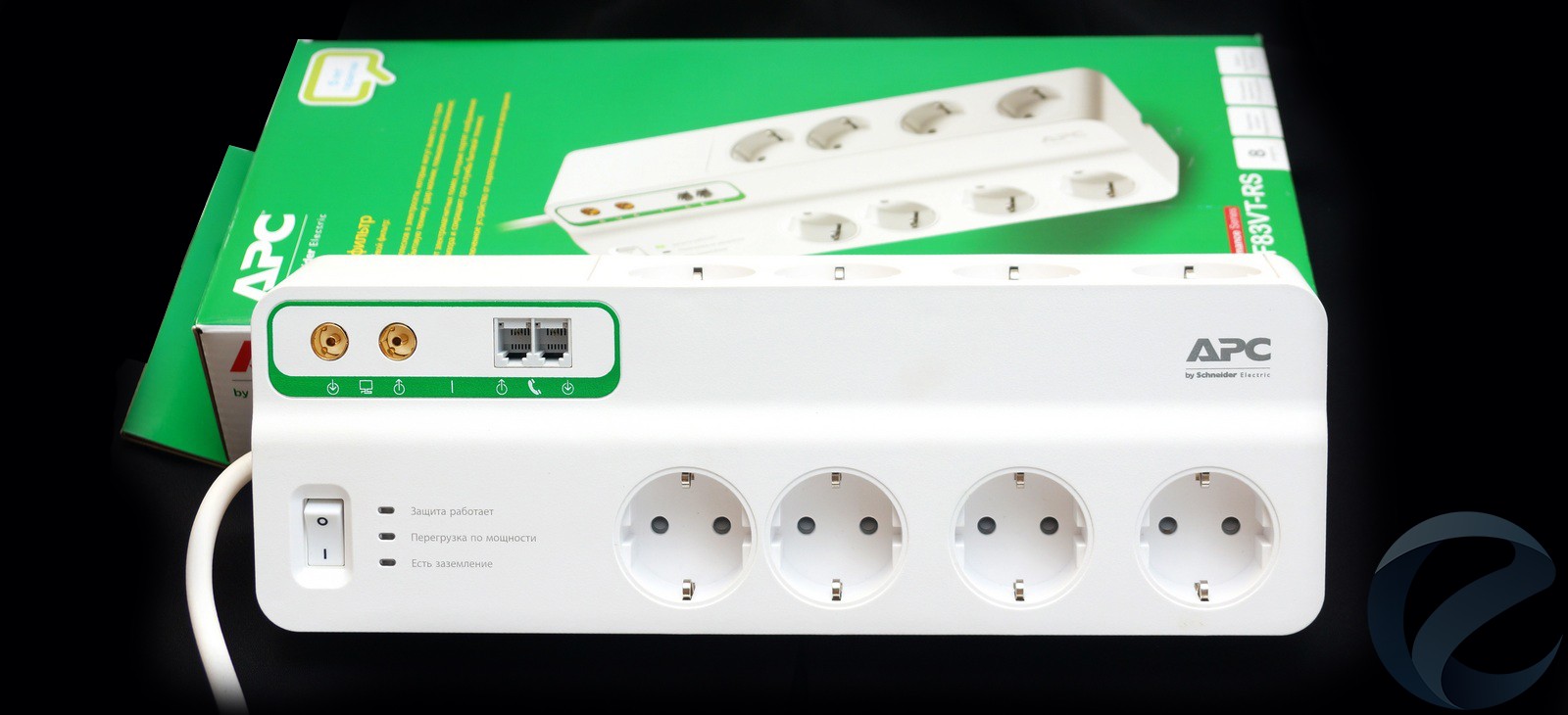

Корпус сетевого фильтра выполнен из белого матового пластика в форме призмы со скошенной верхней панелью. Такая форма облегчает доступ к верхним розеткам, которыеразмещены параллельно корпусу (многие производители размещают розетки под углом к корпусу). Между двух пар розеток увеличен промежуток для подключения габаритных блоков питания.
В верхнем левом углу лицевой панели зеленой рамкой выделены штекеры для подключения ТВ антенны и телефонной линии, вход и выход промаркированы стрелками.
Ниже располагается кнопка включения/отключения. Она притоплена в корпус, случайные нажатия исключаются. Рядом расположенытри индикатора: защита работает, перегрузка по мощности, есть заземление.
.JPG)
Еще четыре розетки разместились на тыльной панели. К ним будет удобно подключить приборы, работающие постоянно и не требующие оперативного доступа.
На левом торце мы видим кнопку автоматического предохранителя. Данный предохранитель обесточивает подключенное оборудование, если потребляемая мощность всех подключенных устройств превысит в сумме 2200 Вт. После отключения особо «прожорливых» устройств можно нажать данную кнопку для включения фильтра.
.JPG)
В основании корпуса фильтра сделано углубление для прокладки шнура, дополнительно провод фиксируется специально предназначеннымидля этого выступами. Шнур можно поворачиватьна 180 градусов. Имеется возможность закрепить фильтр на стене, как в горизонтальном, так и в вертикальном положении, для этого имеются четыре отверстия.
Шнур достаточно толстый, диаметр составляет 8 мм,длина — три метра. Этого вполне достаточно для подключения оборудования в удалении от розетки. Кабель мягкий, хорошо укладывается. Вилка выполнена под углом к проводу, что добавляет удобства при ее подключении.
Внутренне устройство
Для вскрытия корпуса понадобиться открутить восемь винтов. Половина из них выполнена с необычным шлицом под прямую отвертку. Вкрутить такой винт легко, а вот выкрутить сложно -отвертка соскакивает.
.JPG)
Четыре тыльных розетки размещаются на отдельной съемной панели.
.JPG)
Питание к розеткам разводится при помощи шин из медного сплава. Электрические контакты сделаны качественно, пружинный контакт надежно и жестко охватывает штырь вилки. Вилка втыкается с минимальным усилием и надежно фиксируется, не болтается. Хороший контакт способен передавать большую мощность и при этом не нагреваться. Нередки случаи, когда некачественные розеткиплавятся, в данном случае это не грозит.
Провода к шинам приварены точечной сваркой, что являетсясамымнадежнымвариантом. Шина заземления крепится к контактам на клепки, чего вполне достаточно.
На отдельной плате собран фильтр телефонной линии. Схема достаточно простая и эффективная: три варистора 14D511K и два плавких предохранителя. Как мы понимаем, это разовая защита -сработавшие предохранители необходимо перепаивать. Корпус фильтра ТВ антенны защищен металлическим кожухом.
.JPG)
На основной плате распаян LC контур для подавления помех. Состоит он из двух Х-конденсаторов(на фото они желтого цвета)и дополнительной катушки.
.JPG)
Для защиты от импульсных выбросов и перенапряжений установлены две варисторных сборки 14S471X3(на фото они белого цвета). К нимдля лучшего теплового контактаприкручены пленкой терморазмыкатели. Если не сработает автоматический предохранитель, то данные размыкатели разорвут цепь при перегреве варисторов. Дополнительно в углу платы мы видим разрядник, которыйвыполнен в виде цилиндра белого цвета. Данный разрядник многоразовый и быстродействующий, обеспечивает защиту от импульсов высокого напряжения.
.JPG)
.JPG)
Остальные элементы на плате (диоды и гасящие резисторы)нужны для функционирования световых индикаторов.
Для защиты от перегрузки по току установлен термический выключатель с кнопкой PE7710, рассчитанный на превышение тока в 10 А.
.JPG)
На обратной стороне платы мы видим дорожки, усиленные припоем. Пайка качественная, но имеютсяследы несмытого флюса.
Эксплуатация
Одно из важных условий для хороших розеток – это надежный контакт. С этим у сетевого фильтра все отлично. Увесистые блоки питания держаться надежно, не выпадают даже в перевернутом положении. Защитные шторки сделаны легко открывающимися. Вилка вставляется без чрезмерных усилий и надежно фиксируется, в том числе и вилки от адаптеров питания с меньшим диаметром.
Для проверки сетевого фильтра мы подключили к нему нагревательные бытовые приборы. При длительной нагрузке 2000 Вт на одну розетку нагрев корпуса и кабеля не отмечался. При увеличении нагрузки до 2200 Вт загорался индикатор перезагрузки. После дальнейшего увеличения потребляемой мощности сработал автоматический предохранитель. После отключения части нагрузки и непродолжительной паузы фильтр успешно включился нажатием кнопки.
Заключение
Сетевой фильтр APC SurgeArrest Performance PMF83VT-RS понравился своим качеством исполнения. Это простое и надежное устройство защитит ваше оборудование от перегрузки и всплесков напряжения.
Он удобен в эксплуатации, розетки расположены комфортно, направление укладки кабеля можно регулировать, имеется информативная индикация.
Дополнительно реализована защита телефонной линии и ТВ кабеля.
Особенно нас впечатлила реализация контактов розеток и многоуровневая защита. В случае замыкания или грозового разряда размыкаются обе линии и указанные перенапряжения не поступают на оборудования. Срабатывание защиты с последующей неработоспособностью сетевого фильтра является гарантийным случаем, и фильтр подлежит замене или ремонту.
Потенциального покупателя может отпугнуть цена прибора, но надежность того стоит, ведь вкритической ситуации он спасет ваше более дорогое оборудование от выхода из строя.
- Удобный в эксплуатации дизайн;
- Защита телефонной и коаксиальной линии;
- Информативная индикация;
- Надежные контакты розеток;
- Наличие многоразового автоматического предохранителя;
- Надежная схема защиты и фильтрации помех;
- Удобная фиксация кабеля;
- Возможность крепления на стену;
- Кнопка отключения питания.
- Плохо смытый флюс;
- Высокая цена.
Сегодня в нашей лаборатории тестируется сетевой фильтр, производства известной компании APC. В прошлом году мы тестировали ИБП этой компании, а теперь подошла очередь и сетевого фильтра.Описание
Производитель заявляет следующие характеристики изделия PF8VNT3-RS:
| Максимальная мощность | |
| Число розеток | |
| Поглощаемая защитой энергия | |
| Максимальный ток в цепи защиты | |
| Защита компьютерной сети RJ-45 | |
| Защита телефонной линии RJ-11 | |
| Защита видео линии | |
| Фильтр ВЧ помех | |
| Размеры Ш×Д×В | |
| Длина сетевого шнура | |
| Цвет корпуса | |
| Условия работы |
Сетевой фильтр упакован в красивую картонную коробку, ее дизайн продуман, в частности, имеется евроотверстие для размещения на крюках в супермаркетах. Полиграфия очень высокого качества и весьма информативная.

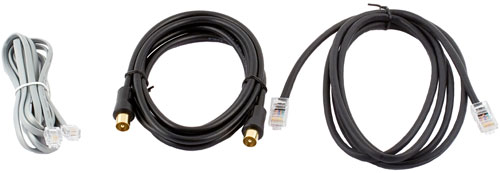

В комплект поставки входит инструкция по эксплуатации, на 9 европейских языках, включая русский, и регистрационная карточка на русском языке. Для облегчения подключения защищаемого оборудования, прилагаются три кабеля — телефонный RJ-11 и Ethernet RJ-45, длиной по 180 см, а также телевизионный (антенный), длиной 60 см. Гарантийный срок, установленный производителем, — 5 лет.

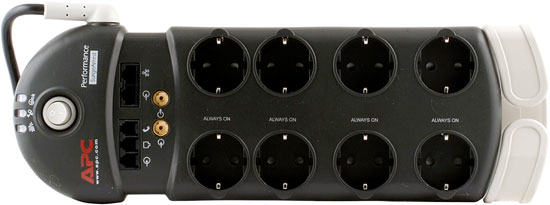

Дизайн сетевого фильтра тщательно продуман, красив и функционален. В левой части устройства находятся светодиодные индикаторы включения, наличия заземления, перегрузки. Блок из восьми евророзеток снабжен защитой от детей, препятствующей попаданию в розетки посторонних предметов. Слегка утопленная в корпусе, для защиты от случайного нажатия, кнопка коммутации четырех из них, расположена между блоком защиты линий связи и индикаторами.
Кнопка автоматического предохранителя, расположена в торце, на противоположной стороны от ввода сетевого шнура. Блок защиты телефонии, компьютерной сети и антенного входа компактно расположен в небольшой нише на корпусе устройства. С противоположной стороны устройства находится съемный кабельный органайзер.

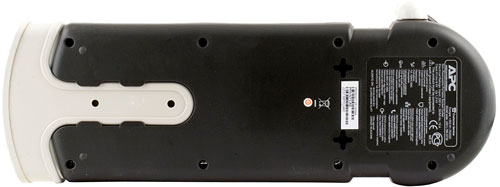

Сетевой фильтр имеет возможность крепления на стену в любом положении, однако наиболее предпочтительным, с точки зрения дизайна фильтра, является его установка индикаторами вверх. Ввод сетевого шнура свободно вращается на 180 градусов, это очень удобно в случае напольного расположения фильтра. Для напольной установки имеются небольшие пластиковые ножки.Внутреннее устройство Корпус сетевого фильтра традиционно изготовлен из пластика и состоит из двух частей — верхней и нижней. Части соединены посредством пазов и восьми саморезов. С целью недопущения разборки сетевого фильтра, применены саморезы с "секретом". Их головка позволяет легко его закрутить, но открутить его уже не получится, отвертка соскальзывает. После этого, разобрать устройство стало для нас делом чести, и мы, разумеется, справились с этой задачей. Подобная конструкция крепежа встречается нам впервые.
APC PF8VNT3-RS содержит 8 розеток по двум линиям питания. Конструкция, как самих розеток, так и контактов хорошая, контакты сложной формы хорошо пружинят для надежного удержания вилки.

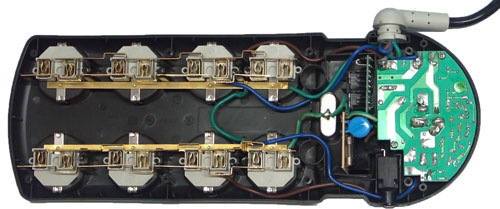

Дальнейшие попытки разобрать устройство вновь встретили сопротивление разработчиков из APC. Демонтаж платы электроники стал возможен после выпаивания выключателя питания.

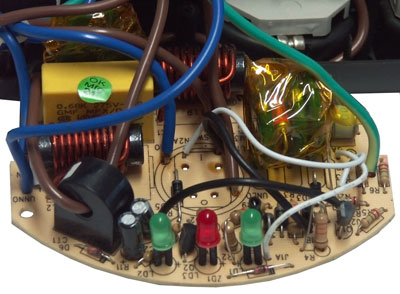

Печатная плата односторонняя, выполнена качественно, элементы на плате подписаны. Для подавления электромагнитных помех применен LC-фильтр. Для подавления всплесков напряжения, применяются варисторы и полупроводниковые элементы, заизолированные специальным материалом, вероятно, с целью недопущения "разлета осколков" в случае, если произойдет "перебор джоулей". Датчик перегрузки индукционный, что, с нашей точки зрения, является правильным решением, в отличие от резистора и замера потребляемой мощности по падению напряжения на нем. Защита низковольтных цепей реализована в виде отдельных модулей. Блок защиты телевизионной антенны герметично запаян, и его неразрушающая разборка в условиях нашей лаборатории оказалась невозможной. Его корпус заземлен, как заземлен и модуль защиты телефонии.
Модуль защиты телефонии защищен варисторами и предохранителями на 250 мА. Кроме функции защиты, он выполняет еще и функцию тройника, позволяя подключить модем или второй телефон. Ждем встроенный ADSL-сплитер для полного Perfomance. Модуль защиты локальной сети выполнен на полупроводниковых элементах, благо у APC большой опыт изготовления грозозащит. Несколько странным выглядит отсутствие разрядника и заземления у этого модуля. Защита, безусловно, менее полноценна, чем отдельная грозозащита APC.
Конструкция представленного на тестирование сетевого фильтра видится нам качественной.Тестирование Для тестирования сетевого фильтра мы подключили нагрузку 2,5 кВт (чайник Moulinex Lyris Fastboil, номинальной мощностью 2500 Вт). Фильтр проработал 30 минут с полной нагрузкой. Температура корпуса фильтра в центральной части составила 38°C, температура сетевого шнура составила 44°C. В этом режиме горел индикатор перегрузки. Срабатывание автомата защиты произошло при нагрузке в 3100 Вт. Контакты вилки были слегка теплыми. После срабатывания защиты потребовалось несколько минут на остывание автомата защиты для повторного включения фильтра. В евророзетку был вставлен трансформаторный блок питания весом в 350 грамм, при переворачивании фильтра, БП из него не выпадал, выдерживая даже ощутимые потряхивания в перевернутом виде. Для тестирования защиты локальной сети, мы подключили через неё гигабитный эзернет. Уменьшения скорости передачи данных не наблюдалось. Индикатор правильного подключения определял наличие связи с нолем на земляных клеммах розетки и зажигал зеленую лампочку. Вывод Сетевой фильтр модели PF8VNT3-RS производства фирмы APC является качественным изделием и может быть рекомендован к приобретению. Достоинства:
Недостатки:
Сетевой фильтр APC SurgeArrest Performance PF8VNT3-RSЦена – средняя цена 2000 руб. Качество электропитания в наших домах заставляет использовать дополнительные средства фильтрации и защиты. В особенности это касается энергоснабжения электронной аппаратуры. Компания Schneider Electric предлагает под легендарным брендом APC by Schneider Electric целую линейку продуктов для решения указанной задачи.
Наиболее сложные приборы, обеспечивающие практически стерильное энергоснабжение — источники бесперебойного питания, в которых энергия из внешней электросети используется только для зарядки их собственной аккумуляторной батареи, а подключенная техника получает энергию уже от аккумулятора. Одним из главных минусов такого решения является ограничение той максимальной мощности, какую регенератор способен отдать ИБП нагрузке. Кроме того, подобные аппараты не любят импульсного возрастания потребления, что характерно, к примеру, для усилителей мощности. Да и поддерживать бесперебойное питание при аварии во внешней электросети необходимо далеко не всегда, на этот случай вполне достаточно стабилизатора напряжения или сетевого фильтра. Со стабилизатором напряжения APC LE1200-RS мы познакомились в прошлый раз, а сегодня наше внимание привлекла модель сетевого фильтра APC SurgeArrest Performance PF8VNT3-RS, принадлежащая к начальному уровню средств защиты в области электропитания.
Строго говоря, перед нами универсальный прибор, чья функциональность не ограничивается очисткой питающего тока от помех и предохранением нагрузки от скачков напряжения. Поэтому начнем с перечисления его возможностей. Для подключения нагрузки APC SurgeArrest Performance PF8VNT3-RS оснащен восемью евророзетками, четыре из которых могут обесточиваться встроенным сетевым выключателем. Кроме работы с силовыми линиями энергоснабжения, устройство обеспечивает грозозащиту для телефонных линий, сетевой инфраструктуры на витой паре и антенного хозяйства, выполненного коаксиальным кабелем. Соответствующие разъемы сгруппированы рядом с силовыми розетками около клавиши выключения питания. Для телефонной линии имеется разветвитель, что позволяет подключить к одной розетке, к примеру, телефон и модем. Три светодиодных индикатора сигнализируют о включении нагрузки, корректности заземления прибора и перегрузке. На торце корпуса расположена кнопка автоматического предохранителя — при срабатывании защиты достаточно нажать на нее, чтобы восстановить энергоснабжение нагрузки. Гнезда силовых розеток закрыты шторками, что повышает безопасность устройства — засунуть в розетку что-либо, кроме евровилки, крайне затруднительно. Входящий в комплект поставки кабельный органайзер, который легко монтируется на корпусе фильтра, поможет не запутаться в хитросплетении проводов, а оригинальная реализация вращающегося подвода входного силового кабеля упростит установку. При необходимости прибор легко можно повесить на стену, причем как горизонтально, так и вертикально.
Для борьбы с импульсами силового напряжения используются варисторы и полупроводники. Подавление электромагнитных помех организовано с помощью индукционно-емкостного контура. Для определения перегрузки служит индукционный датчик, являющийся предпочтительным решением по сравнению с измерением падения напряжения на включенном в цепь резисторе. Блок защиты телефонной линии выполнен на варисторах, а сетевое подключение защищено полупроводниковой схемой.
Порадовала и трогательная забота производителя о покупателе своей продукции — в комплект поставки, помимо собственно фильтра, входят три кабеля — телефонный с разъемами RJ-11, Ethernet RJ-45, и антенный коаксиальный. Таким образом, при установке APC SurgeArrest Performance PF8VNT3-RS не придется бежать в магазин за недостающими проводами. Тип – сетевой защитный фильтр | Название – APC SurgeArrest Performance PF8VNT3-RS | Максимальная потребляемая нагрузкой мощность, Вт – 2300 | Число силовых евророзеток – 8 (4 постоянно включенные, 4 отключаемые) | Длина сетевого шнура, м – 3,05 | Энергия всплеска, поглощаемая защитой, Дж – 2525 | Максимальный ток в цепи защиты, А – 40 000 | Фильтр высокочастотных помех, дБ – 70 | Дополнительно – защита компьютерной линии RJ-45, защита телефонной линии RJ-11 с разветвителем, защита линии телевизионной антенны, органайзер для укладки проводов, защитные шторки на розетках | Габариты, см – 37,2 x 12,2 x 4,2 | Масса, кг – 1,14 |
