День добрый! После очередной замены термопасты ноутбук перестал включатся. При подключении ЗУ сразу раздается постоянный треск(пока не выдернешь ЗУ) В общем куда копать?
Дубликаты не найдены
Копать строго вниз. Неглубоко. В ямку кладешь ноут и закапываешь.
В сервис! И не лезть туда, где не знаешь.
Смешной такой, я же не в сервисе работаю, но починяю.
Но ты же более или менее знаешь.
Смотри плату рядом с винтами, на которые кулер крепится и возле всех мест, где отверткой ковырял, где-то сколол элемент или порвал дорожку.
Треск- это 99% есть короткое замыкание, защита срабатывает в блоке питания.
И,да, возможно даже сам камень расколот, сними кулер и проверяй, заодно сфоткай, как сейчас камень выглядит, целы ли у него уголки, не появилось ли трещин.
P.S. сам ремонтом уже много лет занимаюсь, это довольно частый тип обращений, если не сколол ничего, а порвал дорожку, то вероятнее всего без микроскопа и прозвонки сам не сделаешь, неси мастеру. Стоить будет ориентировочно по ценам питера 3-5к
Треск- это 99% есть короткое замыкание
Может он болтик в кулере забыл
БП просто выключается беззвучно при кз. Ниразу не слышал треска ни от платы ни от бп.
Не всегда, некоторые выключаются, некоторые начинают адово щелкать, от модели зависит

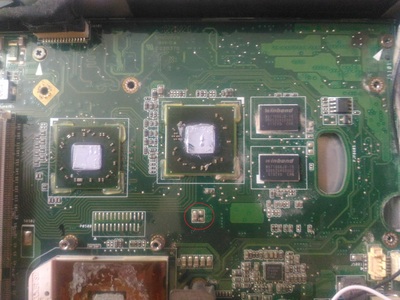

нашел вырваный элемент.
это не вырванный элемент, это так запаяно, ибо одна плата на несколько версий ноута
вырванный был бы с обломками элемента или оторванными до текстолита пятаками
Ты можешь смело всю плату в такой круг обводить. Не все элементы на плате распаиваются, это нормально.
как ты менял термопасту и не выдул пыль?
Скорее всего конденсатор, замеряй напряжение на оторванных концах.
Так ты можешь определить напряжение емкости.
как определить объем — не знаю.
Поищи сервис-мануал на эту материнку, там могут быть номиналы элементов
Если не понимаете, о чем говорите, то лучше ничего не говорить, вы написали несусветную чушь, там отчетливо видно, что нет сбитой детали, и определять что-то сбитое без трассировки или донора-идиотизм.
При наличии знаний, рук и инструмента это делается быстро и без вложений)
Про цену я сказал тоже не с потолка, это средняя цена в хорошем сервисе с гарнтией, так то можно и в ара-сервис сдать, они могут даже за 1к сделать, но при этом так похабно, что не факт, что весь ноут целиком не сгорит через неделю. Увы и такое было. Приносили мне леново флекс, причина схожая, разбирали-чистили, потом не включился, в норм сервисе сказали после диагностики, что ремонт 4 с копейками, клиент нашел дешевле в ара-сервисе где-то на Сенной, через неделю вернулся к нам, в итоге 7к новая плата ( не восстановленная, именно новая) и 2к за работы, итого вместо 4 за качественный ремонт отдал около 2 чуркам и еще 9 за переделку того, что они напороли- пеергрели плату, текстолит аж распух, как сразу не сгорело-вопрос, ну и то, что все во флюсе и канифоли и не отмыто, пайка как будтно 100 ваттным лудилом делали, все в соплях от припоя. Эх, делал ведь тогда пост, надо было и это сразу добавить.
Сегодня мы сделаем диагностику ноутбука ASUS K50AB.
Проблема в этом ноутбуке то, что он не дает изображение.
При включении слышно, что он шумит, и не какого изображения на мониторе нет.
- Первым делом проверим, возможно, неисправна матрица, хотя по звуку слышно, что загрузка идет.
Подключаем сбоку разъем от монитора, и включаем ноутбук.
Смотрим, появиться ли изображение на нашем внешнем мониторе.
Изображения нет, то есть, загрузки нет.
- Теперь попробуем разобрать и посмотреть в чем причина.
Чтобы снять нижнюю крышку нужно открутить четыре болтика.
После этого открываем крышку, под которой аккумуляторная батарея.
Выдвигаем крышку на себя, и убираем ее в сторону.
- Здесь мы видим внутренности ноутбука.
Стоит два модуля памяти, вентилятор, жесткий диск и аккумулятор.
- Снимаем батарею, надавливаем на фиксаторы и поднимаем вверх.
Снимаем память, отжимаем в разные стороны защелки и модуль выскакивает.
Выкручиваем жесткий диск, он держится на четырех болтах.
Выкручиваем болты, после сдвигаем и поднимаем за пластиковый язычок жесткий диск, извлекаем из разъема.
Болты здесь короче, чем были на крышке, поэтому не перепутайте их.
- Если вам нужно поменять жесткий диск, откручиваете и меняете его.
Также устанавливаете его на место.
- После этого возвращаем назад нашу батарейку на место.
Теперь переворачиваем ноутбук, и еще раз стартуем.
Ноутбук включился, кулер гудит на максимальных оборотах, и обороты не сбрасывает.
Не память не жесткий диск оказались не причем, проблема глубже.
- Теперь попробуем сбросить БИОС.
Чтобы сбросить БИОС нам нужно вытащить эту батарею.
Берем и аккуратно тянем ее из разъема.
После отключения батареи нам требуется закоротить два контакта, в разъеме подключения этой батареи.
В нашем случае это поможет нам для старта компьютера либо если вы забыли пароль.
При этом требуется включить ноутбук на пять десять секунд.
После этого обесточить ноутбук и установить батарейку на место.
Дальше пытаемся стартануть заново, возможно это поможет.
- Теперь нам надо закоротить два контакта, если у вас как на материнских платах то это делается просто, здесь слегка сложнее.
Закорачиваем их плоской отверткой, и включаем ноутбук.
- Ноутбук включаем секунд на пять.
Ноутбук стартует, зашипел, обороты не падают.
После этого выключаем его.
Возвращаем батарейку на место и устанавливаем модуль памяти.
Включаем ноутбук, он опять шипит, но изображение не появляется.
Также нужно посмотреть нагревается ли система охлаждения.
Система охлаждения у нас нагревается, то есть питание поступает на процессор либо на мост, либо на оба устройства.
- Мы сделали такую простую диагностику, теперь для дальнейшей диагностики надо делать его разборку.
И смотреть по цепи питания, куда доходят, куда нет.
Но по опыту общения с этими ноутбуками могу сказать, скорее всего, проблема в мосте (указанно на фото) который часто выходит из строя.
Видео смотрите ниже:
Пользователь включает компьютер, который запускается и начинает работать. При этом монитор ASUS ничего не показывает, а лампочка на мониторе продолжает мигать. В более редких случаях на мониторе можно увидеть надпись, сообщающую о том, что сигнал отсутствует. В этой статье подробнее рассмотрим причины, из-за которых монитор ASUS может не работать, и способы их устранения.
Содержание
Проверка монитора ASUS
Для начала необходимо убедиться, что сам монитор исправен и работает в обычном режиме. Сделать это можно по интсрукции:
- Отсоедините VGA-, DVI- или HDMI-кабель, при помощи которого монитор подключен к компьютеру.
- Вставьте вилку шнура питания дисплея в розетку.
- Нажмите кнопку включения монитора (расположена рядом со светодиодом).
- Мигает ли светодиод? Появилось ли изображение на дисплее? Если монитор ASUS работает, но не подключен к компьютеру, на экране обычно появляется сообщение типа: "Нет сигнала" или "Подключите кабель". Если уведомление об отсутствии подключения появляется, значит монитор работает, а неисправность скорее всего связана с дефектом шнура, гнездом подключения или самим компьютером.
- Если есть другой компьютер или ноутбук, подключите дисплей ASUS к нему. Если изображение неисправно, необходима диагностика системного блока.
Если при подключении монитора к системному блоку, уведомление об отсутствии сигнала не появляется (черный экран), попробуйте нажать кнопку "МЕНЮ". Если изображение так и не появилось, значит монитор неисправен и нуждается в диагностике. Если пользователь не имеет необходимого опыта и знаний для самостоятельного ремонта, рекомендуется отнести устройство в сервисный центр. Темный экран монитора может указывать на выход из строя основной микросхемы (конденсаторов, платы питания и пр.), а в отдельных случаях — на поломку матрицы или LED-подсветки.
Бывает также, что монитор работает 15-20 секунд и после этого выключается. Или же самопроизвольно загорается и тухнет экран. Подобные признаки также указывают на выход из строя блока питания монитора ASUS. Дисплей может то светиться, то гаснуть, так как LED-подсветка и дисплей не получают достаточное количество напряжения. Микросхема питания может иметь следующие изъяны:
- неисправность платы TL431 (есть не на всех мониторах);
- вздутие высоковольтного конденсатора;
- микротрещины в пайке или дорожках на плате.
Осторожно! Если вы не имеете опыта в ремонте подобного рода техники или не знаете принцип работы высоковольтных конденсаторов, не пытайтесь отремонтировать схему питания самостоятельно. Помните, что в некоторых случаях, напряжение в высоковольтных конденсаторах может оставаться на протяжении нескольких дней и даже недель.
Проблемы с LED-подсветкой
Посмотрите внимательно на темный монитор ASUS. Действительно ли изображение полностью отсутствует? Или же изображение есть, но очень тусклое и нечеткое? Если так, это указывает на выход из строя LED-подсветки монитора, инвертора или микросхемы питания. В некоторых случаях, подсветка даже может не исчезнуть полностью. Например центральная область изображения будет отчетливо видна, а по углам или в верхней части монитора подсветки не будет. Это также указывает на дефект инвертора или платы питания.
Инвертор — отрезок электрической цепи на плате питания, который отвечает за преобразование поступающего напряжения в 1000 В. Без инвертора не будет работать LED-подсветка, поскольку ей не будет хватать номинальных 220 В. Браться за ремонт инвертора или платы питания можно только имея необходимый опыт и инструменты. Кроме того, перед тем как приступать к устранению неисправности, если конденсатор не разряжается сам, необходимо разрядить сторонними средствами.
Изображение с шумами
Если монитор исправно работает, но на экране появляются полосы, шумы или рябь, сделайте следующее:
- Проверьте при помощи какого интерфейса подключен монитор к компьютеру (HDMI, DVI или VGA).
- Проверьте, прочно ли вкручены фиксирующие болты со стороны системного блока (DVI- и VGA-подключение).
- Проверьте, прочно ли вкручены фиксирующие болты в мониторе.
- Если проблема не исчезла, замените шнур подключения.
- Если и после этого шумы не пропали, попробуйте использовать другой тип подключения. Мониторы ASUS и современные компьютеры, как правило, позволяют выбирать удобный вариант передачи видеоизображения.
- Если и после этого проблема не решилась, значит помехи питания затрагивают цепи формирования изображения внутри монитора. Придется обратиться в сервисный центр для дальнейшей диагностики.
Возможные неисправности компьютера
Если после подключения монитора к другому ноутбуку или системному блоку он работает, значит неисправен сам компьютер. Наша задача выяснить, что привело к сбоям в формировании и выводе изображения на экран.
Сброс BIOS (basic input/output system)
BIOS — это встроенная микропрограмма, которая отвечает за все устройства ввода и вывода, подключенные к материнской плате, в том числе и за видеоустройства для правильной передачи изображения на экран. Если сбои в выводе изображения кроются в BIOS, лучшим решением будет сброс его до заводских настроек. Для этого, выполните несложную последовательность действий:
- Отсоедините вилку шнура питания системного блока от электросети. Если используется стабилизатор напряжения или сетевой фильтр, отсоедините системный блок от него. Это необходимо, чтобы полностью прекратить подачу напряжения к компьютеру.
- Используя фигурную отвертку, открутите винты удерживающие боковую защитную крышку системного блока.
- Сдвиньте крышку немного в сторону (по направлению к задней части системного блока), снимите ее и отставьте в сторону.
- Найдите на материнской плате перемычку CLRTC и переставьте из позиции 1-2 в позицию 2-3 на 20 секунд. Будьте осторожны и не касайтесь пальцами материнской платы.
- Верните перемычку CLRTC в базовое положение.
- Если перемычку трудно найти или ее нет, извлеките батарейку BIOS на несколько минут (после удаления с материнской платы остатков напряжение, настройки BIOS сотрутся из его памяти).
- Установите на место боковую панель системного блока.
- Подключите шнур питания к розетке или стабилизатору напряжения (если он используется). Включите стабилизатор и подключите его к розетке.
- Нажмите кнопку питания компьютера.
- Проверьте, подается ли сигнал на монитор ASUS.
Диагностика видеокарты и модулей ОЗУ
Ни для кого не секрет, что внутри компьютера накапливается много пыли и грязи. Время от времени необходимо производить чистку внутренней части системного блока. Если этого не делать, компьютер может выйти из строя. Если на монитор компьютера не выводится видеосигнал, сделайте следующее:
- Отсоедините вилку шнура питания системного блока от электросети. Если используется стабилизатор напряжения или сетевой фильтр, отсоедините системный блок от него (это необходимо, чтобы полностью прекратить подачу напряжения к компьютеру).
- Используя фигурную отвертку, открутите винты удерживающие боковую защитную крышку системного блока.
- Сдвиньте крышку в сторону (по направлению к задней части системного блока), снимите ее и отставьте в сторону.
- Вынесите компьютер на улицу и продуйте от пыли.
- Удалите остатки пыли, осевшие на микросхеме. Используйте для этого мягкую щетку или кисточку.
- Раздвиньте защелки, которые удерживают модули оперативной памяти, и извлеките планку.
- Открутите винты, которые удерживают видеокарту и извлеките ее из разъема.
- Продуйте разъемы видеокарты и планок ОЗУ.
- Используя ластик, протрите контакты видеокарты и модулей оперативной памяти.
- Установите микросхемы на место и зафиксируйте их.
- Поставьте на место боковую панель системного блока.
- Подключите шнур питания к розетке или стабилизатору напряжения (если он используется). Включите стабилизатор и подключите его к розетке.
- Нажмите кнопку питания компьютера.
- Проверьте, подается ли сигнал на монитор ASUS.
Если советы, представленные в этой статье, оказались безуспешными, из строя мог выйти один из внутренних компонентов системного блока:
- Блок питания. Если блок питания подает слишком маленькое напряжение, компьютер будет пытаться включиться, пользователь даже услышит шум кулеров, но устройство так и не запустится.
- Материнская плата. Для более детальной диагностики и ремонта, обратитесь к специалистам сервисного центра.
- Видеокарта. На поломку видеокарты может указывать не только полное отсутствие изображения, но и экран с заливкой одного цвета (красная, зеленая и пр.) Как и в предыдущем случае, придется обратиться за помощью в сервисный центр.
