Asus k53s нет изображения

Видео урок по устранению черного экрана на ноутбуке Asus

В этой статье мы рассмотрим наиболее часто встречающуюся проблему, связанную с ноутбуком Asus. Мы поговорим о том, что же делать, если ваш девайс вдруг перестал включаться, и перед собой вы видите только чёрный экран.

Причины могут быть очень разные, мы рассмотрим несколько способов, как починить ваш ноутбук Asus самостоятельно.

Пошаговая инструкция по устранению черного экрана на ноутбуке Asus

. ВНИМАНИЕ. Способы, описанные ниже, не помогут вам, если устройство было подвержено механическому воздействию, например, залито жидкостью. Если вы не уверены в своих силах, то лучше обратитесь в сервисный центр, где сначала разберутся с причиной неисправности ноутбука, а потом устранят ее.

Способ 1. Сбросить аппаратные настройки.

• выключите ноутбук, отключите от него зарядное устройство и достаньте аккумулятор, находящийся на задней панели ноутбука;

• зажмите кнопку включения ноутбука на 20 секунд для непосредственного сброса всех настроек;

• верните батарею и зарядное устройство на место;
• далее включите ноутбук, выбрав обычную загрузку.

Если этот способ вам не подошел, то попробуйте следующий.

Способ 2. Дисплей ноутбука.

Иногда проблема кроется в самом экране ноутбука, чтобы это проверить, достаточно подключить другой экран к девайсу. Если с новым дисплеем аппарат работает исправно, то вам обязательно следует обратиться в сервисный центр, тут выполняют качественный ремонт ноутбуков Asus.

. ВНИМАНИЕ. Как правило, на неисправность дисплея указывает то, что вы слышите при включении, как ноутбук работает, но экран при этом остается черным.

Способ 3. Через настройки БИОСа.

Для осуществления этого способа вам просто нужно сбросить настройки в БИОС.

• выключаем компьютер;
• далее, включая, перед загрузкой несколько раз нажимаем кнопку «Delete» или «F2» (в более новых моделях Asus, жмём «F10»);
• ждем, когда появится окно БИОСа;

• далее жмём «F9», затем «Enter», этим самым возвращая устройство к заводским настройкам;

• чтобы сохранить изменения, нажимаем «F10», затем «Enter»;
• если сделано все верно, ноутбук автоматически перезагрузится.

Если и это не вернуло экран девайса к жизни, переходим к следующему способу.

Способ 4. Переустанавливаем модуль оперативной памяти.

. ВНИМАНИЕ. Этот способ может оказаться действенным при попадании жидкости на аппарат. Не забудьте перед выполнением каких-либо действий, полностью просушить ноутбук.

• выключаем ноутбук, отключаем от него зарядное устройство и вынимаем аккумулятор, находящийся на задней панели ноутбука;

• откручиваем ёмкость для хранения оперативной памяти, с помощью отвертки. Если у вас модель, как на рисунке ниже, вам придется откручивать всю заднюю панель ноутбука;

• отгибаем с обеих сторон оперативной памяти фиксаторы, и достаём оперативную память;

• осторожно протрите её сухой салфеточкой от пыли. Также можете поменять разъемы местами;

• ставим оперативную память на место, немного надавив сверху до двух щелчков;
• собираем ноутбук, вставляем батарею на место и подключаем к сети;
• если вы проделали все правильно, ноутбук включится.

Надеемся, что наша пошаговая инструкция помогла вам справиться с данной проблемой. Если самостоятельно вернуть устройство к жизни все-таки не удалось, специалисты нашего сервисного центра всегда готовы выполнить ремонт вашего ноутбука любой сложности в минимальные

Вы можете задать вопрос мастерам из нашего сервисного центра, позвонив по телефону или написав свой вопрос на форму обратной связи.

Ваше сообщение отправлено.

Спасибо за обращение.

Автор:

Возможно вас также заинтересует

Ремонт ноутбуков ASUS за 1 день

Закажите ремонт в нашем сервисном центре, и получите исправное устройство в тот же день, с гарантией до 1 года

Узнать точное время и стоимость ремонта Спасибо, не надо

Комментарии (0)

Добавить Комментарий

Оставьте ваш вопрос через форму обратной связи и вам перезвонит именно мастер и ответит без навязывания каких — либо услуг.

Автор: STRIDER · Опубликовано 09.08.2019 · Обновлено 13.08.2019

Приветствую своих читателей! Сегодня я описываю ремонт ноутбука Asus k53sj на базе платформы Asus k53sv. Поломка — установка видеодрайвера Nvidia с последующей перезагрузкой завершается кодом 43 в диспетчере устройств. А в Windows 10 — синий экран и больше не стартует.

После диагностики приговорен к замене дискретный графический чип. Решено было переделать в UMA, так как были найдены рабочие решения на форумах и просьба клиента, починить подешевле. Но как оказалось, решения на форумах — не совсем рабочие😏, об этом расскажу далее…

Ноутбук после обесточивания питания видеочипа крутит на максимальных оборотах вентилятор. Для возвращения нормальных оборотов, на форумах рекомендуют прошивать BIOS от K53SD. Попробовал, ноутбук запустился, нормально регулирует обороты, но старт слишком долгий. После нажатия кнопки включения, он как-бы несколько раз перезапускается, потом выводит изображение и выключен WI-FI. И дело тут не в ME регионе, так как прошиваемый дамп был сервисный, со стоковым регионом. Подумав, счел этот вариант не совсем «рабочим решением».

Пришлось разбираться самому. На плате перепроверил все alert-ы, reset-ы и т.д. Создал идеальные условия для того чтобы хаб не заметил отсутствия запуска внешнего графического процессора. Но все тщетно, видимо контроль оборотов привязан к видеомодулю в BIOS и датчику температуры видеокарты.

Поэтому необходимо что-то делать с родной прошивкой или подобрать более корректную замену для BIOS. Было проверено много различных дампов, как итог — подошла прошивка от ASUS K54L (скачать). После прошивки ноутбук стартует быстро, обороты регулирует, устройства все определились.

Приступим…

На фотографии ниже, обозначены элементы которые необходимо выпаять. Этими действиями мы полностью обесточим графический процессор и его память. Сам чип можно не снимать, будет служить опорой для теплосъемника системы охлаждения, во избежание перекоса.

Прошиваем на программаторе BIOS от ASUS K54L (скачать).

Единственный глюк который был выявлен позже — всегда выключен Wi-Fi и включить его не получается. Устройство есть в диспетчере устройств, но не видит сетей и Windows сообщает что адаптер отключен. Но эта неприятность решается отрезанием 20 контакта на разъеме модуля, так и сделал. Хотя можно просто заклеить тонкой полоской скотча этот контакт.

Я отрезал дорожку возле контакта до разомкнутого состояния, подумал что так будет надежней… Смотри как, фотка ниже.

Теперь адаптер всегда включен! Это способ работает и для других ноутбуков… 😎

После всех мероприятий ноутбук стабилен, WI-FI работает, запускается быстро! Вентилятор системы охлаждения регулирует обороты согласно нагреву процессора! Драйвера все поставились нормально! Ураа-а, все получилось.

Еще раз, ссылка для загрузки биос

Спасибо что дочитали! Всем халявы и типовухи! 😎

Приветствую сообщество ремонтёров!

Недавно знакомая принесла ноут со словами: "На ноут месяца 4 назад что-то пролили, сын поменял клавиатуру. А теперь прошил биос и чего-то не работает".

Диагностика показала что ноутбук не загружается, после нажатия на кнопку питания кулер начинает работать на максимуме, нет изображения на дисплее.

Что сделано: через CH341 и накидные контакты прошит корректный дамп биоса (для МП Asus k53sv rev. 3.1(k53sc) на W25Q32BV

Результаты: ноут загружается, проблема с кулером осталась, изображение есть, но нет подсветки. Есть изображение через HDMI.

Что сделано: заменён шлейф от МП к дисплею.

Результат: Картинка есть, подсветка есть.

Проблема: кулер работает как "не в себя", нет видеокарты (не отображается в диспетчере устройств Windows, аналогично -Ubuntu Live CD). Судя по чипу отсутствует карта nVidia GeForce GT540M, т.к. в диспетчере устройств отображается только Intel3000.

Чистка спиртом и зубочисткой эффекта не дала. Прогрев чипа (фен, 350 С) — тоже.

Нигде не могу найти даташит (схему, boardview) на эту МП, поэтому даже не знаю в какую сторону копать.

Прошу дать советы по лечению ноута и поделиться схемой МП.

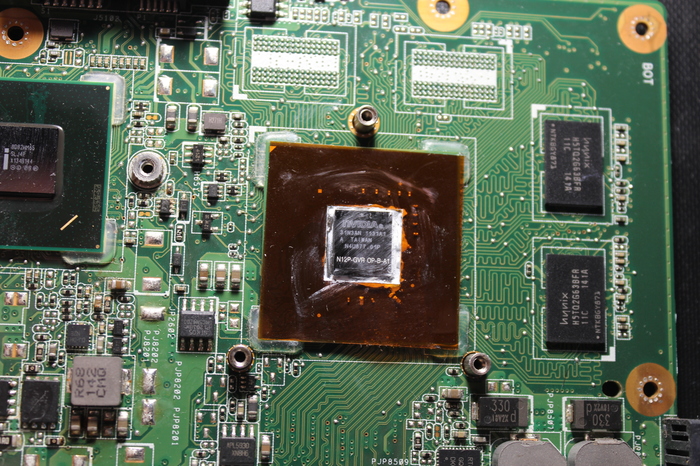

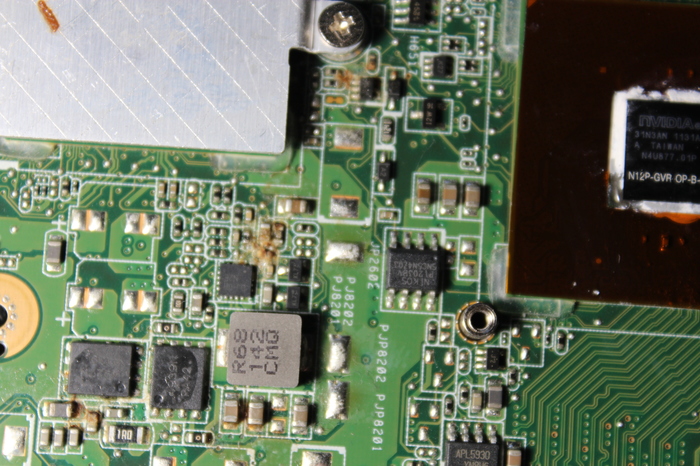

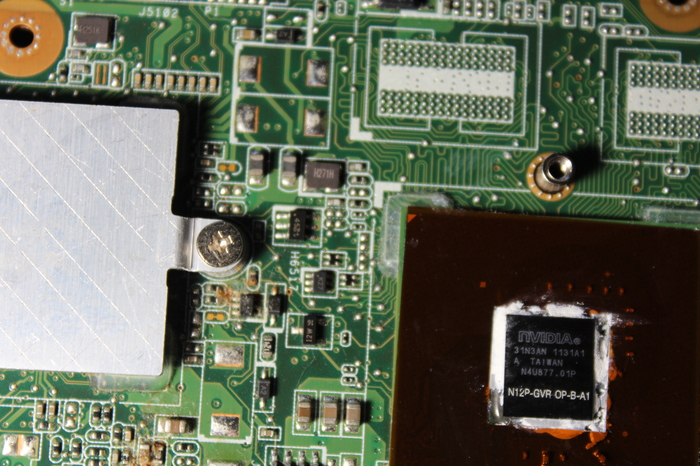

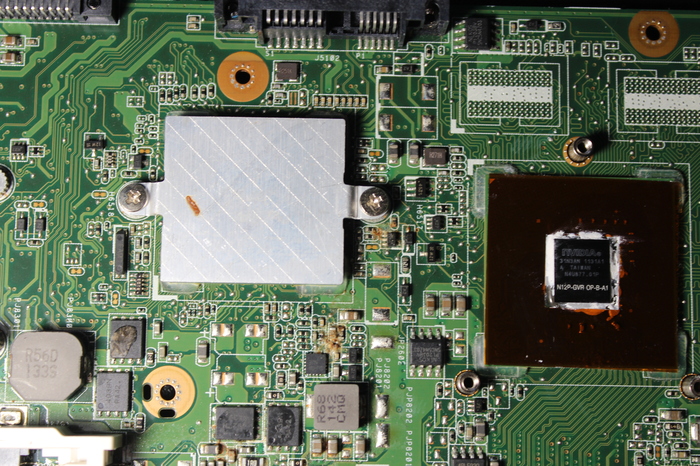

Фото чипа и окрестностей:

Дубликаты не найдены

Ой чёт я помню с этими k53sv матерями такой геморрой с бивисами, что батхет сносит 🙂 , так что вполне могли не тот дамп залить банально.

Вот же боардвью лежит, учите вьетнамский 🙂

http://laptopblue . vn/download/1658/boardview-asus-k53sv-rev-21.html без пробелов

Да, многообразие биосов поражает))) Боардвью скачал, теперь пытаюсь открыть. Наша утиля (boardview.net) не берет эти файла. Утиля из комплекта показывает черный экран

Утиля из комплекта глючная. Надо в менюшке загрузки выйти из папки с файлами и зайти, тогда она подсветит ОК и загрузит плату. Но прога настолько тупая по сравнению с BoardView что пользоваться ей одно мучение.

а как открыть в boardview? он ругается что файл кривой (возможно не поддерживается или повреждён)

В любом случае — спасибо за ссылку!

Бордвьювер от автора remax https://yadi.sk/d/tGqLoAgi3SK7pA открывает большинство бордвью

Вот другой вариант, точно открывается 🙂
https://yadi . sk/d/OeRrcGKv3bizWw

Ты на видяху дул феном для теста?

Если дунешь и после этого кулер станет работать нормально — то у тебя точно сдох видеочип. На этой матери если не видит видяху или её отключить кулер будет работать на максимуме, фича такая оказывается 🙂

Феном дул (180 сек, напор минимальный, 350 С) — без толкую

Вот только её отключить не получается, потому что её не видно =(

180 сек, напор минимальный, 350 С

Так она у тебя и не работает, а даже если бы ты сам её отключил (питание спаял например) — глюк с вентилятором бы всё равно остался и его не убрать.

Ну как минимум плату от окислов отмыть нужно и под увеличением посмотреть все дорожки с компонентами на плате.

А чем лучше окислы обработать? Из увеличения только лупа и usb-эндоскоп китайский

Мой первый нормальный ноут был такой же асус, тоже залил. Пришлось брать новый и не есть у компа. Мой умер совсем.

Почистив уже более 20 клавиатур ноутбуков и научившись определять по их содержимому вкусовые предпочтения владельца, наличие и породу домашних животных я тоже стал держать еду и жидкости на почтительном расстоянии от ноутбука =)

Видеочип может не определяться по двум причинам — либо отсутствует питание — смотреть есть ли EN на шим и выходные питания на дросселях, либо хаб не общается с видаком, но это без осцилла точно не увидеть. Так как залитик -копать в сторону питания и отгнивших элементов.

Память другую подкидывали?

Да, память пробовал разных объемов и вендоров.

В ультразвуке помыть бензином

Хорошая идея предыдущего оратора — почтстить плату от окислов, лучше помыть в ультразвуке и потом смотреть сопротивление видеочипа. Если просаживается или достигает значения менее 2 Ом, смотреть питание. Если по цепи питания все норм (->смотрите борд вью или схему) тогда 100% замена видеочипа

Меняй видеочип. МЕ на это плате вроде нет. Ремонтировали такой ноут. Кулер молотит т.к. датчик определяет высокую температуру видеочипа, но ошибочно. Вероятность его неисправности 80%

Другой проц пробовал, эффекта нет.

Для начала прошей правильный биос именно под эту модель. У них в ревизиях разные видеочипы.

пробовал именно биосы под эту модель. уже прошито 8 разных вариация дампа биоса, корректно устанавливаются только 2, но в них нет второй видеокарты. Биос искался по запросу "asus k53sc rev 3.1 bios dump"

Чую кто-то не знает что такое ме-регион. Пора просвещаться.

А еще надо было бэкап сохранить, в нем посмотреть версию биоса, да починить родной дамп.

ванга-модуль у вас сегодня работает на 100% =)) я действительно не знаю что такое МЕ-регион, сейчас ищу информацию на эту тему.

Бэкап сделал, и после ряда прошивок попробовал его накатить обратно. Эффекта нет ,черный дисплей и орущий кулер.

Подскажите, как (где) в дампе посмотреть версию биоса? видимо пора более детально его изучать

Видимо да. Прошил чистый МЕ регион ( https://pikabu.ru/story/redaktor_metxe_regiona_v_bios_dlya_p. ), собрав биос для HM65 через Intel Image Tool 7.1, не помогло.

Что именно из питания видео смотреть? Какие детали проверять?
