В этом обзоре мы познакомимся с полноразмерной материнской платой ASUS P8H77-V , которая является представительницей среднего ценового диапазона. Материнская плата основана на наборе системной логики Intel H77 Express. Напомним, что одним из основных отличий Intel H77 Express от Intel Z77 Express является невозможность изменения процессорного множителя на процессорах, у которых он разблокирован. Следовательно, рассматриваемая материнская плата не имеет оверклокерской направленности, и предназначена, скорее, для построения офисного или домашнего ПК с мультимедийным уклоном. Благодаря тому, что материнская плата выполнена в форм-факторе ATX, на ней имеется большее количество слотов расширения, нежели на материнских платах, выполненных в меньших форм-факторах (microATX, Mini-ITX). Рассматриваемая материнская плата оборудована тремя слотами PCI, что позволит установить несколько плат расширения с этим хоть и устаревшим, но все еще используемым интерфейсом, а это могут быть аудио и сетевые карты, платы видеонаблюдения, контроллеры COM/LPT портов и т.д.
В модельном ряду компании ASUS достаточно много материнских плат на базе системной логики Intel H77 Express, и рассматриваемая в этом обзоре материнская плата ASUS P8H77-V одна из самых оснащенных:
4 x DIMM, до 32 ГБ
4 x DIMM,
до 32 ГБ
4 x DIMM, до 32 ГБ
2 x DIMM, до 16 ГБ
4 x DIMM, до 32 ГБ
2 x DIMM, до 16 ГБ
Из приведенной таблицы хорошо видно, что материнская плата имеет наибольшее количество слотов расширения, а также наиболее развитую систему питания процессора.
Предлагаем перейти непосредственно к обзору материнской платы ASUS P8H77-V , и внимательно изучить ее.
Спецификации материнской платы ASUS P8H77-V:
Intel H77 Express
Intel Core i7/ Core i5 / Core i3/ Pentium / Celeron второго и третьего поколений
2200(O.C.) / 2133(O.C.) / 1866(O.C.) / 1600 / 1333 / 800 МГц. Non-ECC, un-buffered
4 x 1.5V DDR3 DIMM слота с поддержкой до 32 ГБ памяти
1 x PCI Express 3.0 x16
1 x PCI Express 2.0 x16 (x4)
2 x PCI Express 2.0 x1
Чипсет Intel H77 Express поддерживает:
4 x SATA 3 Гбит/с
2 x SATA 6 Гбит/с
Поддержка RAID 0, 1, 5, 10
Поддержка технологий Intel Smart Response Technology, Intel Rapid Start Technology, Intel Smart Connect Technology
1 x гигабитный сетевой контроллер Qualcomm Atheros (10/100/1000 Мбит/с)
24-контактный разъем питания ATX
8-контактный ATX12V разъем питания
1 x разъем вентилятора CPU (4-пин)
3 x разъема подключения системных вентиляторов (2х4-пин и 1х3-пин)
Алюминиевый радиатор на MOSFET
Алюминиевый радиатор южного моста
Внешние порты I/O
1 x PS/2 (комбинированный)
1 x DisplayPort
1 x S/PDIF (оптический)
6 x Аудио портов 3,5 мм
Внутренние порты I/O
1 x USB 3.0 с поддержкой подключения двух USB 3.0 (19-пин)
3 x USB 2.0, каждый с поддержкой подключения двух USB 2.0
2 x порта SATA 6 Гбит/с
4 x порта SATA 3 Гбит/с
1 x коннектор вывода звука на переднюю панель
1 x блок коннекторов передней панели
1 x джампер для сброса CMOS
64 Mb Flash ROM, PnP, DMI2.0, WfM2.0, SM BIOS 2.6, ACPI 2.0a,
брошюра с описание гарантии
диск с драйверами и утилитами
2 x кабеля SATA
заглушка интерфейсной панели
ASUS
Свежая версия BIOS и драйвера можно загрузить со страницы поддержки.
Упаковка и комплектация
Упаковка материнской платы ASUS P8H77-V оформлена в привычном для компании стиле, в оформлении преобладают темные тона. На лицевой стороне находятся логотипы поддерживаемых технологий, таких как:
Кроме того, на упаковке отмечена совместимость с ОС Windows 8 и поддержка процессоров Intel Sandy и Ivy Bridge.
Треть обратной стороны коробки отведена под изображение самой материнской платы и ее спецификации. Оставшееся место занимают подробные описания используемых технологий, больше всего уделено внимания цифровой системе питания DIGI+, которая позволяет добиться максимальной стабильности и эффективной работы компьютера, а также предоставляет пользователю возможность гибкой настройки стабилизатора напряжения, как с помощью параметров UEFI BIOS, так и с помощью специального программного интерфейса.
Комплект поставки ASUS P8H77-V достаточен, и содержит все самое необходимое для сборки начальной конфигурации:
Дизайн и особенности платы
Рассматриваемая материнская плата выполнена в форм-факторе ATX и имеет размеры 305 x 226 мм. Компоновка материнской платы хорошо продумана и выполнена почти без недостатков, все разъемы размещены на оптимальных местах и не вызывают неудобств при сборке компьютера. Единственным негативным моментом является перпендикулярное расположение портов SATA, что, в сочетании с отсутствием монтажного отверстия в правом нижнем углу печатной платы, требует от пользователя проявить осторожность при подключении накопителей, так как часть платы, на которой расположены данные порты «провисает». Впрочем, это касается всего правого края печатной платы.

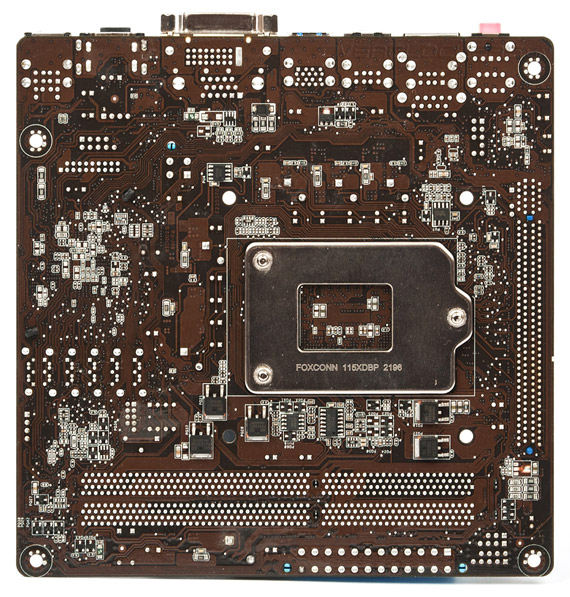

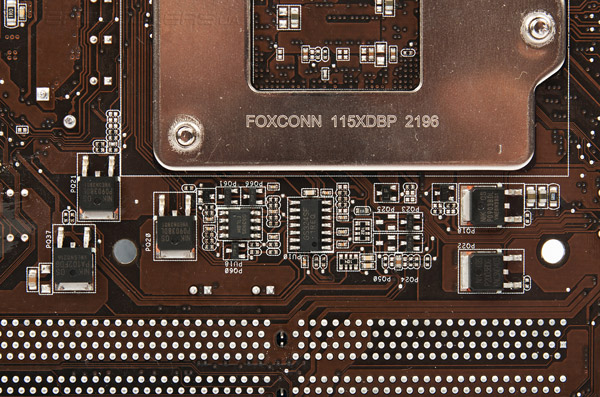

На обратной стороне материнской платы находится усилительная пластина разъема Socket LGA1155, и несколько элементов, не поместившихся на лицевой стороне. При этом высота элементов, вынесенных на обратную сторону, невелика, поэтому каких-либо неудобств они не создадут.
В нижней части материнской платы сосредоточилась большая часть колодок подключения, здесь находятся следующие разъемы: колодка подключения аудио разъемов передней панели , S/PDIF out, COM порт и три колодки подключения портов USB 2.0, каждая с возможностью подключения двух устройств. Всего на плате реализовано десять портов USB 2.0 – шесть внутренних и четыре на интерфейсной панели. Работа всех портов USB реализована исключительно силами набора системной логики.

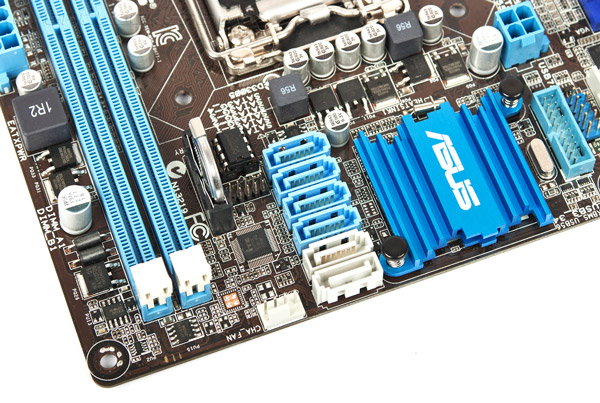

В правом нижнем углу платы перпендикулярно текстолиту разместились шесть портов SATA. Четыре порта SATA 3 Гбит/с синего цвета и два SATA 6 Гбит/с белого цвета. Работа всех шести портов обеспечена силами чипсета Intel H77 Express. Присутствует поддержка массивов RAID уровней 0, 1, 5 и 10. Хоть порты SATA и расположены перпендикулярно плате, но они не будут перекрыты крупногабаритным видеоадаптером, т.к. достаточно отдалены от PEG слотов.
На правой стороне ASUS P8H77-V, возле разъемов для установки модулей ОЗУ, расположена колодка подключения выносной панели с двумя портами USB 3.0. Самой панели в комплекте нет, ее необходимо приобретать отдельно. Отметим удачное расположение колодки – при подключении не придется тянуть провода через все пространство системного блока. Всего на материнской плате реализовано четыре порта USB 3.0 – два внутренних и два на интерфейсной панели.
Системная плата ASUS P8H77-V оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые оборудованы защелками с обеих сторон. Поддерживаются модули, работающие на частотах от 800 до 1600 МГц в номинальном режиме и до 2200 МГц в режиме разгона. Максимальный объем памяти достигает 32 ГБ, чего должно быть более чем достаточно для большинства задач. Также отметим то, что DIMM-слоты находятся на достаточном удалении от разъема PCI-Express 3.0 x16, так что даже при установленном крупногабаритном видеоадаптере доступ к модулям памяти и защелкам на слотах будет свободным.
Система охлаждения ASUS P8H77-V состоит из двух алюминиевых радиаторов. Один осуществляет отвод тепла от чипсета Intel H77 Express, а второй накрывает микросхемы MOSFET. Радиаторы крепятся к плате при помощи пластиковых клипс на пружинках. В процессе тестирования платы температура радиаторов не превышала 34,5°C, что является очень хорошим результатом, и свидетельствует об эффективности системы охлаждения.
Питание процессора осуществляется по 9-фазной схеме для вычислительных ядер и дополнительных узлов.
Преобразователь основан на ШИМ-контроллере ASP1105 со встроенной системой управления энергопотреблением Digi+. Для питания материнской платы ASUS P8H77-V предназначены основной 24-контактный и дополнительный 8-контактный разъемы.
Для расширения функциональности на материнской плате ASUS P8H77-V имеются следующие разъемы:
Набор разъемов достаточен, и позволяет установить самые разнообразные платы расширения. Для установки видеоадаптеров на плате присутствуют два PEG слота, но второй слот способен работать только с четырьмя линиями PCI Express, а такой пропускной способности недостаточно для полноценного использования видеоадаптера, поэтому такую конфигурацию (x16+x4) сложно назвать оптимальной. Также отметим, что работа слота PCI Express по спецификации 3.0 возможна только при установленном процессоре семейства Intel Ivy Bridge. Все слоты расширения могут работать одновременно, каких-либо ограничений нет.
Возле CPU расположился переключатель «GPU Boost», который позволяет быстро и просто разогнать встроенный видеоадаптер.
Поскольку набор системной логики Intel H77 Express не поддерживает устаревшую шину PCI, то функционирование трех слотов PCI обеспечивается специальным мостом PCI-E to PCI ASMedia ASM1083.
Функционирование видеовыходов и переключение между портами VGA и HDMI интегрированного видео осуществляется с помощью микросхемы ASMedia ASM1442.

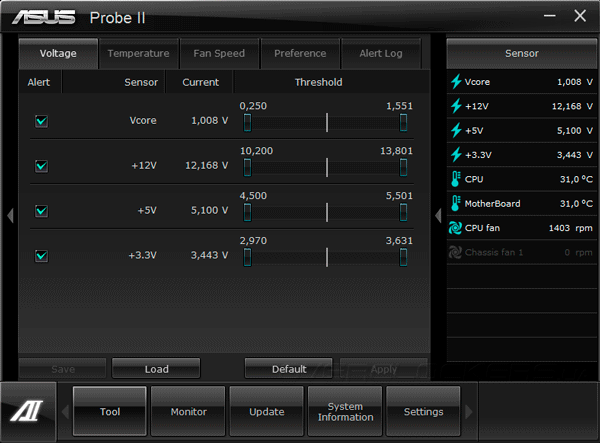

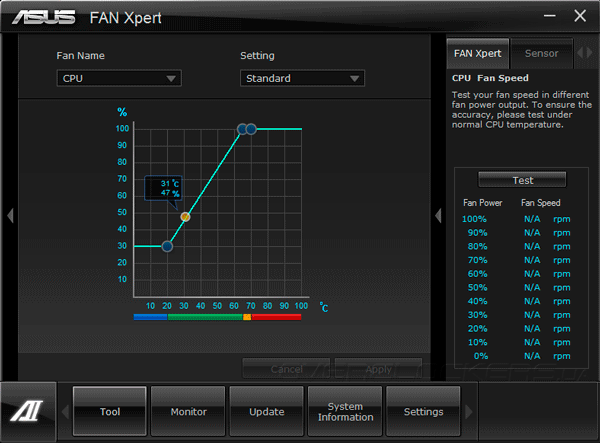

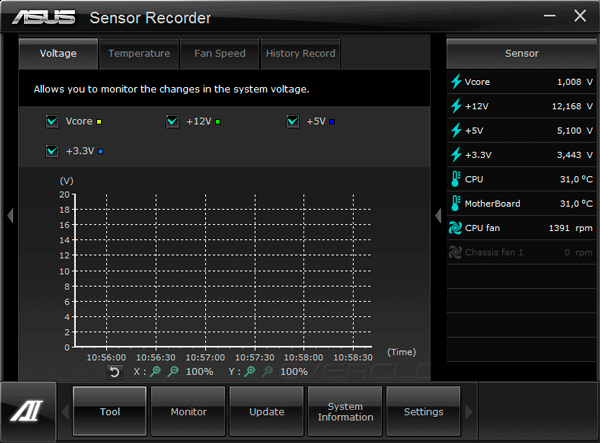

Возможности Multi I/O традиционно для материнских плат ASUS обеспечены микросхемой производства компании Nuvoton. В рассматриваемой плате установлена Nuvoton NCT6779D, которая управляет работой портов PS/2 и COM, системных вентиляторов, а также обеспечивает мониторинг температур.

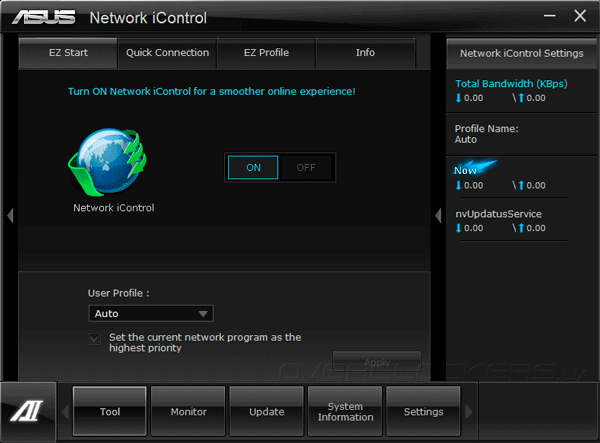

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Atheros 8161-BL3A, который нечасто можно встретить в материнских платах. Поскольку такой контроллер менее распространен, то, возможно, перед установкой (переустановкой) ОС лучше будет заранее загрузить для него драйвер.
Звуковая подсистема рассматриваемой материнской платы основана на HDA-кодеке 8-канального звука VIA VT1780S, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.
На интерфейсную панель материнской платы ASUS P8H77-V выведены следующие порты:
 |
Производитель  |
Фирма, которая произвела данную материнскую плату.
Форм-фактор – это стандарт, который определяет габаритные размеры устройства. Наиболее распространенными форм-факторами настольных ПК, которые совместимы почти со всеми современными корпусами являются ATX и micro-ATX.
Процессор
На данный момент основными производителями процессоров являются Intel и AMD.
Сокет (от англ. socket— разъем) – разъем, предназначенный для процессора. Наличие одинаковых сокетов на процессоре и материнской плате является основным, но не единственным критерием их совместимости.
Материнские платы для домашних ПК, как правило, имеют только 1 сокет. Наличие двух и более сокетов в большинстве случаев является признаком высокопроизводительной серверной материнской платы.
Некоторые материнские платы сразу имеют встроенный процессор. Это позволяет избавиться от проблем совместимости.
FSB (Front Side Bus) – системная шина (интерфейс передачи данных), соединяющая процессор и материнскую плату, а точнее ее «северный мост». Чем выше частота FSB, тем быстрее данные передаются от процессора к материнской плате. Для совместимости с процессором материнская плата должна поддерживать его частоту FSB, то есть частота FSB процессора должна быть не меньше минимальной частоты, которую поддерживает материнская плата и не больше максимальной.
Почти все современные материнские платы поддерживают процессоры, сокет которых совпадает с сокетом материнской платы (поэтому частота FSB часто не указывается). Данная проблема совместимости наблюдается, как правило, только на старых материнских платах (с сокетами S478 и т.д).
FSB (Front Side Bus) – системная шина (интерфейс передачи данных), соединяющая процессор и материнскую плату, а точнее ее «северный мост». Чем выше частота FSB, тем быстрее данные передаются от процессора к материнской плате. Для совместимости с процессором материнская плата должна поддерживать его частоту FSB, то есть частота FSB процессора должна быть не меньше минимальной частоты, которую поддерживает материнская плата и не больше максимальной.
Почти все современные материнские платы поддерживают процессоры, сокет которых совпадает с сокетом материнской платы (поэтому частота FSB часто не указывается). Данная проблема совместимости наблюдается, как правило, только на старых материнских платах (с сокетами S478 и т.д).
При наличии технологии Hyper-Threading процессор способен выполнять дополнительный поток задач (на каждое ядро). Это дает преимущество в производительности перед процессорами, в которых данная технология не реализована. Но процессоры с большим количеством ядер, как правило, являются более производительными.
Чипсет
| Производитель чипсета материнской платы |
Чипсет (chipset) – набор микросхем, осуществляющих контроль и управление всеми узлами материнской платы.
Чипсет (chipset) – набор микросхем, осуществляющих контроль и управление всеми узлами материнской платы.
Данная технология позволяет удаленно управлять компьютером, что позволит предоставить к нему доступ специалисту, который сможет выполнить настройку и устранить неполадки. Также у технологии есть и другие возможности.
BIOS/EFI
BIOS (Basic Input-Output System — «базовая система ввода-вывода») – записанная на микросхеме программа, которая выполняется перед запуском операционной системы. В большинстве случаев, выглядит как синий экран с белыми символами. Может использоваться для «разгона» аппаратного обеспечения.
Иногда при сбоях электроэнергии, неправильной «перепрошивке» BIOS или по каким-либо иным причинам выход в BIOS, а, следовательно, и запуск ПК становятся невозможными. Для этого на некоторых материнских платах предусмотрена возможность восстановления BIOS, обычно с дополнительной микросхемы, которая сразу встроена в материнскую плату.
EFI (Extensible Firmware Interface — «Расширяемый интерфейс прошивки») – аналог BIOS с более продвинутым графическим интерфейсом. В последствии он изменил название на Unified Extensible Firmware Interface (UEFI).
Оперативная память
DDR или DDR SDRAM (Double Data Rate — удвоенная скорость передачи данных) – тип оперативной памяти, пришедший на смену SDRAM (Synchronous Dynamic Random Access Memory — синхронная динамическая память с произвольным доступом). Сейчас память SDRAM считается сильно устаревшей.
Совместимость между различными представителями DDR (DDR, DDR2, DDR3, DDR4) отсутствует.
На сегодняшний день самым распространенным типом оперативной памяти для ПК является представитель третьего поколения DDR — DDR3 DIMM.
На смену DDR3 постепенно приходят модули памяти DDR4, но большого распространения они пока не получили из-за высокой стоимости самих планок памяти и материнских плат для них. Скорость передачи данных у модулей памяти DDR4 в два раза выше чем у DDR3.
DIMM (Dual In-line Memory Module, двухсторонний модуль памяти) – форм-фактор модуля памяти, пришедший на смену SIMM (Single In-line Memory Module, односторонний модуль памяти). Основным преимуществом является ускорение передачи данных. DIMM также имеет функцию обнаружения и исправления ошибок, что обеспечивает более надежную передачу данных.
DDR DIMM— самый первый вид оперативной памяти с удвоенной скоростью передачи данных. Данная технология является устаревшей.
DDR2 DIMM — следующее поколение оперативной памяти типа DDR. Может работать на более высокой частоте по сравнению с первой версией DDR.
DDR3 DIMM — следующее поколение после DDR. На данный момент DDR3 является самым распространенным типом оперативной памяти для настольных ПК. Основное отличие от DDR2 – повышенная пропускная способность.
DDR2/DDR3 DIMM, DDR/DDR2 DIMM. Некоторые материнские платы могут поддерживать сразу 2 различных типа памяти, это позволяет использовать старые модули оперативной памяти.
DDR3L — DDR3 с пониженным энергопотреблением (1,35В, вместо 1,5 у стандартных). Совместима с DDR3.
SO-DIMM — форм-фактор памяти, используемый в портативных устройствах.
DDR2 FB-DIMM (Fully Buffered DIMM, полностью буферизованный DIMM) – серверная оперативная память. Обеспечивает повышенную скорость и точность передачи данных. Несовместимы с обычными небуферизованными модулями памяти DDR2 DIMM.
Максимальная частота оперативной памяти, которую поддерживает материнская плата.
Минимальная частота оперативной памяти, которую поддерживает материнская плата.
Позволяет ускорить доступ к данным при установке двух планок оперативной памяти. Чтобы двухканальный режим заработал необходимо установить их в специальные слоты. Более того, как правило, планки памяти должны быть абсолютно идентичными. Прирост производительности зависит от типа выполняемых задач и составляет от 10 до 80% по сравнению с материнскими платами без поддержки двухканального режима памяти.
Аналогично двухканальному режиму, только для 3-х планок оперативной памяти.
Аналогично двухканальному режиму, только для 4-х планок оперативной памяти.
ECC (error-correcting code — код коррекции ошибок). Данная оперативная память может исправлять некоторые ошибки, возникающие при сбоях. Как правило, устанавливается на серверах (эффект заметен только при больших нагрузках на оперативную память).
Регистровая (буферизованная) оперативная память содержит буфер, который является временным хранилищем данных. Данному виду памяти необходим 1 дополнительный такт на запись данных во временный буфер. Благодаря ему уменьшается вероятность потери данных, но при этом незначительно снижается быстродействие.
Буферизованная оперативная память имеет более высокую стоимость и используется преимущественно на серверах.
PCI/Видеокарта
AGP (Accelerated Graphics Port — ускоренный графический порт) используется для установки видеокарт. На данный момент сильно устарел.
PCI Express (также обозначается как PCIe или PCI-E) — высокоскоростной интерфейс, пришедший на смену AGP, который используют, в основном, для подключения видеокарт. Совместим с PCI-E x8, x4 и т.д., но несовместим с AGP!
SLI и CrossFire – это технологии, которые позволяют устанавливать одновременно несколько видеокарт. Это приводит к увеличению производительности (как правило, на современных устройствах при правильном подключении прирост производительности составляет около 90-95%).
SLI – технология для объединения видеокарт семейства NVIDIA, CrossFire — семейства ATI.
CrossFire X – последняя версия CrossFire.
Hybrid технологии позволяют объединять производительность видеокарты встроенной в материнскую плату с дискретной.
Вторая версия шины PCI-Express с пропускной способностью до 2,5 Гбит/с.
Последняя на данный момент версия шины PCI-Express с пропускной способностью до 8 Гбит/с.
Похож на PCI-Express x16, но несколько меньше, используется, в основном, для периферийных устройств. Совместим с PCI-E x4 и x1.
Похож на PCI-Express x8, но несколько меньше, используется, в основном, для периферийных устройств. Совместим с PCI-E x1.
Похож на PCI-Express x4, но несколько меньше, используется, в основном, для периферийных устройств.
Слот, предназначенный, в основном, для периферийных устройств. Несовместим с PCI-Express!
PCI-X (PCI Extended – расширенный PCI) – разъем, который используется на серверных материнских платах для подключения устройств.

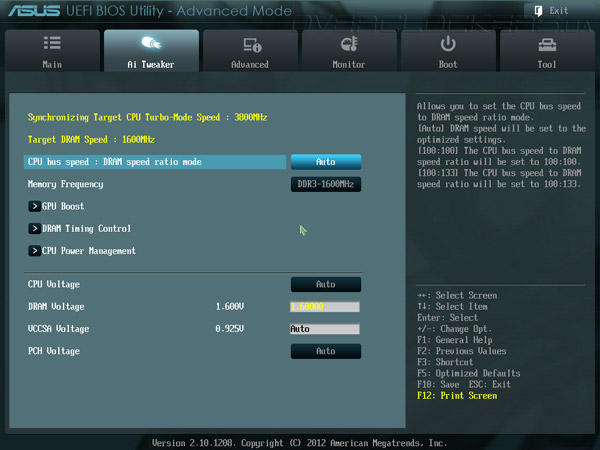

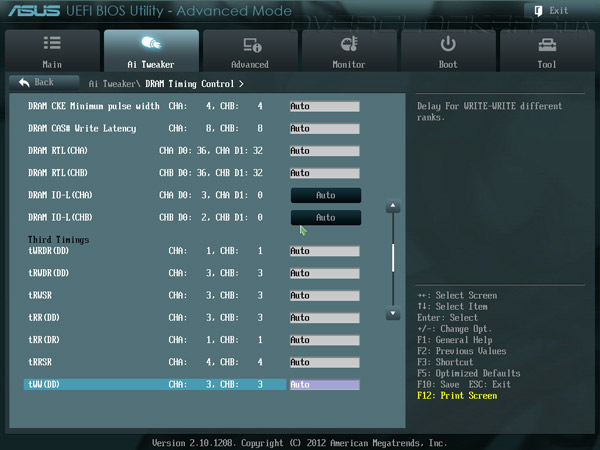

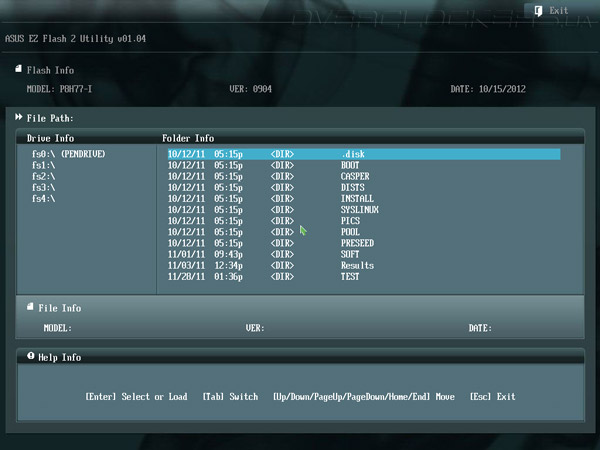

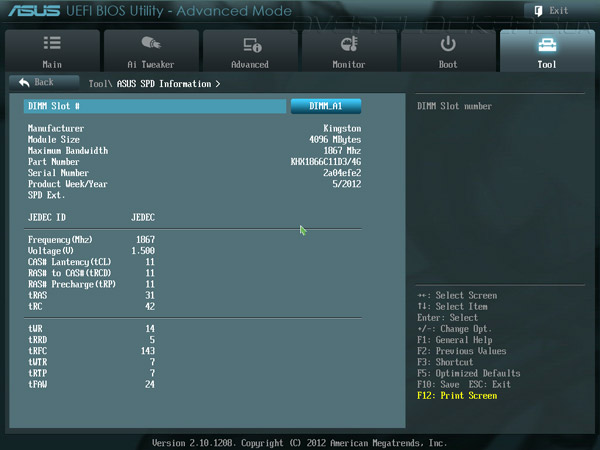

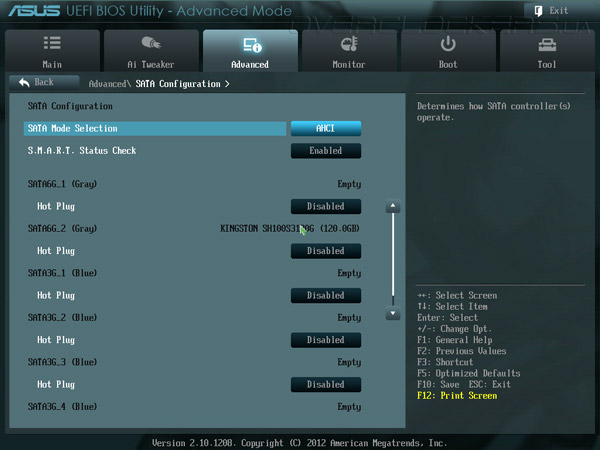

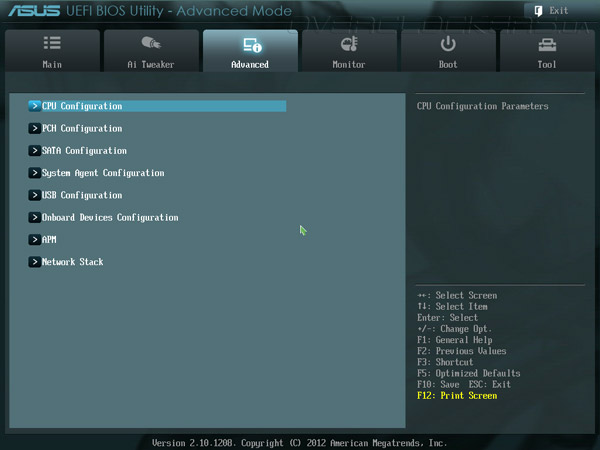

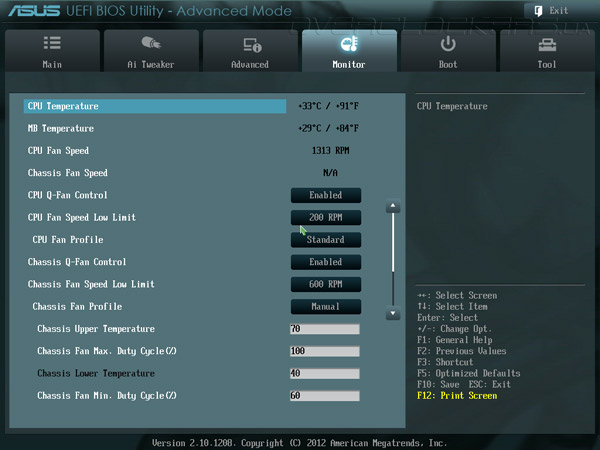

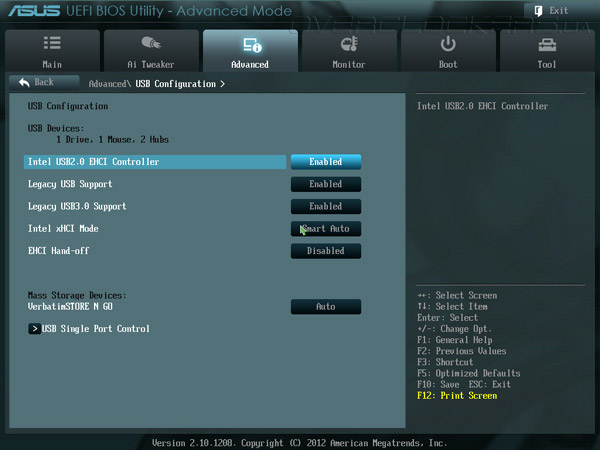

На сегодняшний день мы не мыслим свою повседневную жизнь без мобильных цифровых устройств, таких как планшетные ПК, смартфоны или ноутбуки. Взрывной рост их продаж вызвал спад на рынке настольных систем, которые теряют своих приверженцев с каждым днем. В этой связи, «десктопы» вынуждены трансформироваться в соответствии со вкусами потребителей. Помимо производительных конфигураций для любителей разгона и фанатов компьютерных видеоигр определенной популярностью пользуются компактные и экономичные системные блоки формата Mini-ITX. Что касается выбора оптимальной платформы, то на сегодняшний день чипмейкары предлагают два варианта — APU в исполнении Socket FM2 от компании AMD, и семейство процессоров Intel LGA1155. В последнем случае особенно интересно смотрятся энергоэффективные 22-нм модели Core i3/i5 и Pentium с тепловым пакетом 35 Вт, которые с успехом справляются с большинством повседневных задач. Для миниатюрных системных блоков разгон вовсе ни к чему, поэтому, оптимальными с точки зрения возможностей расширения смотрятся материнские платы, основанные на чипсете Intel H77 Express. Например, P8H77-I производства ASUS.

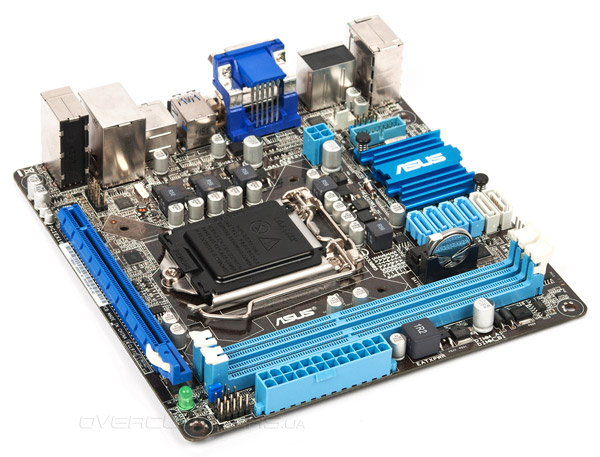

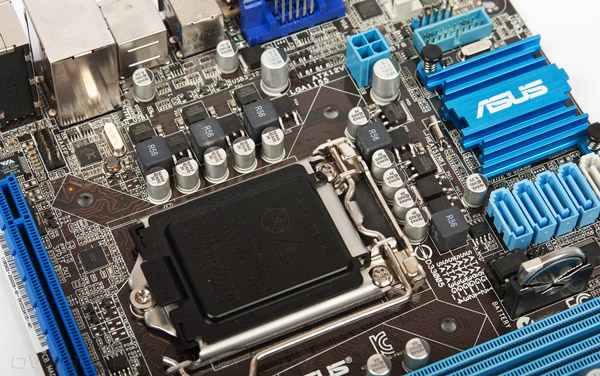

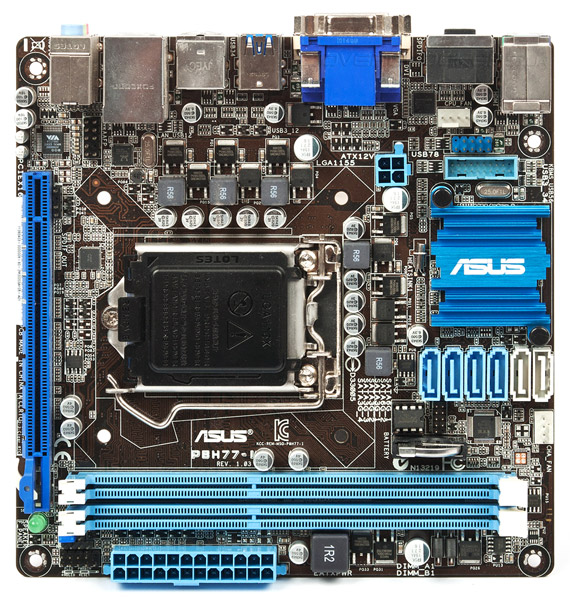

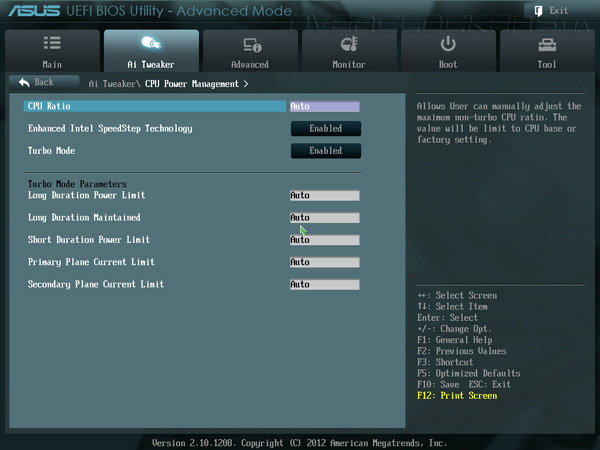

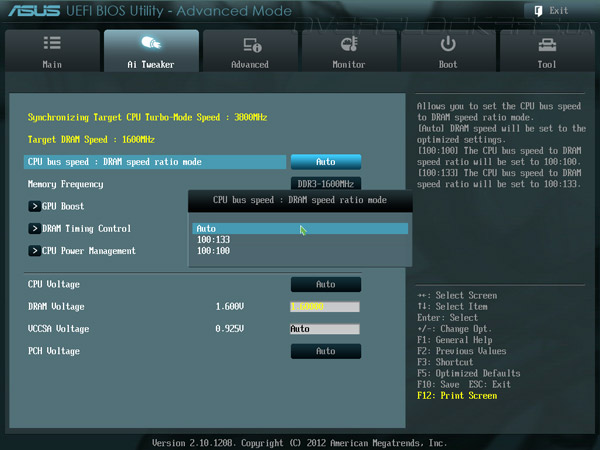

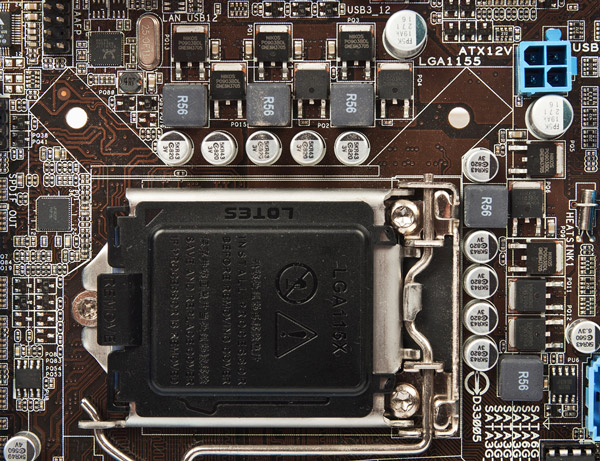

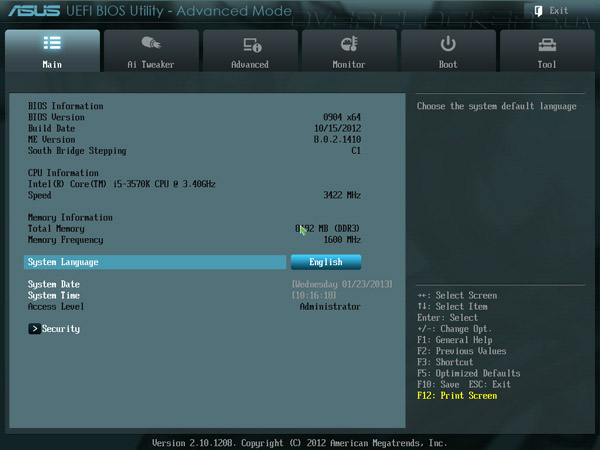

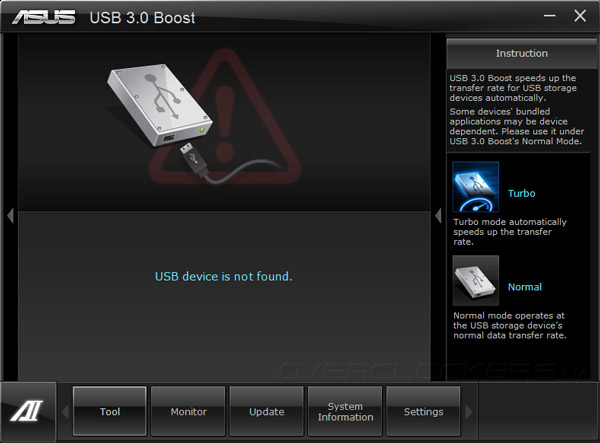

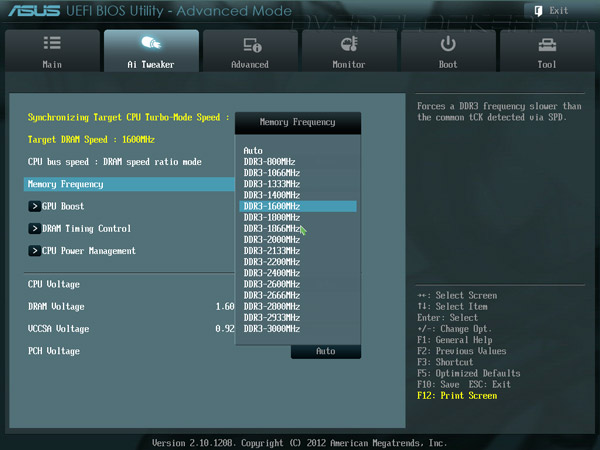

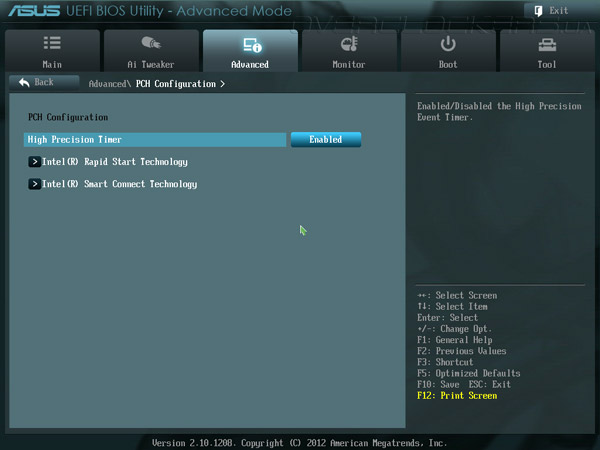

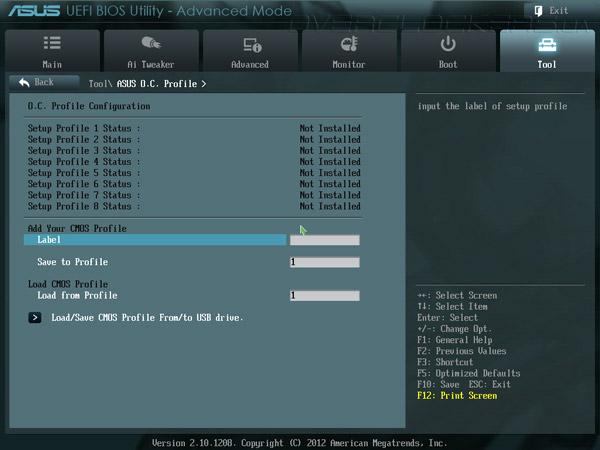

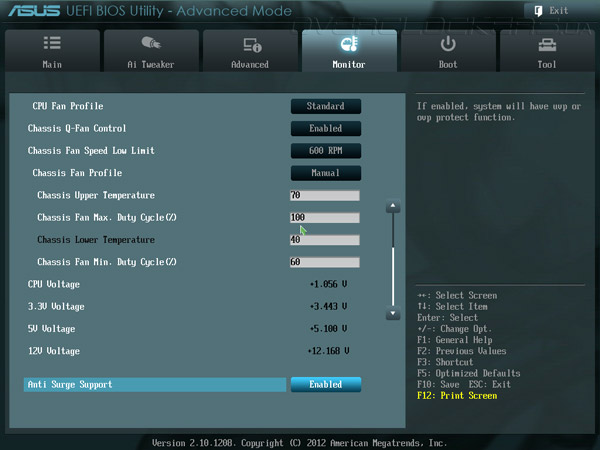

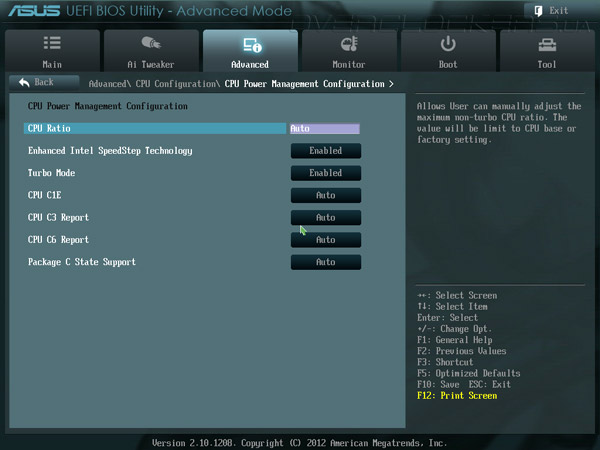

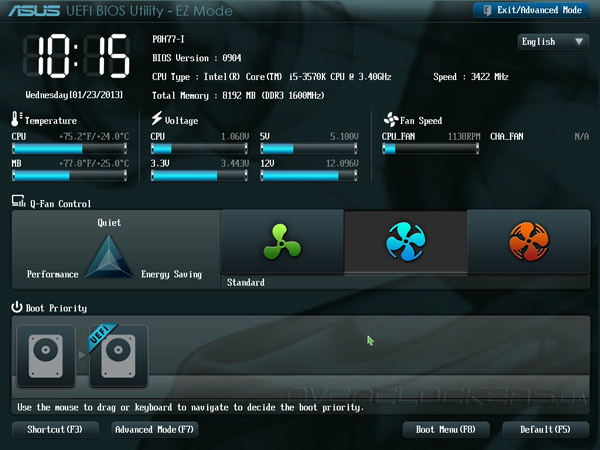

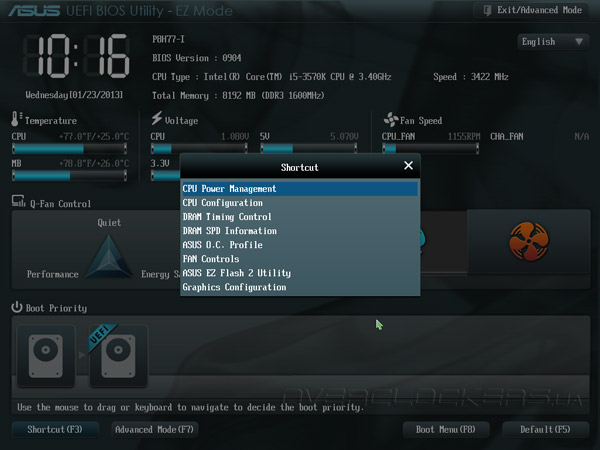

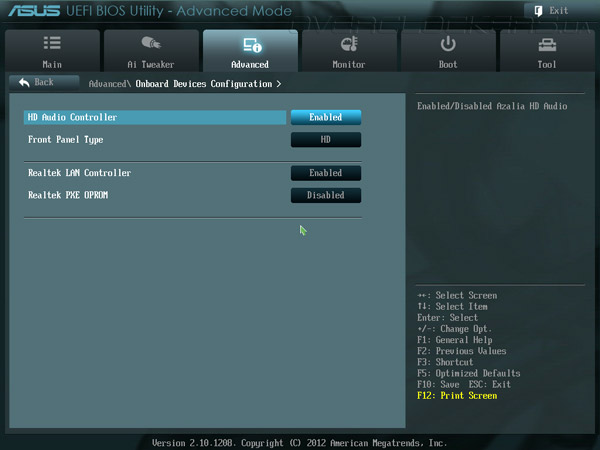

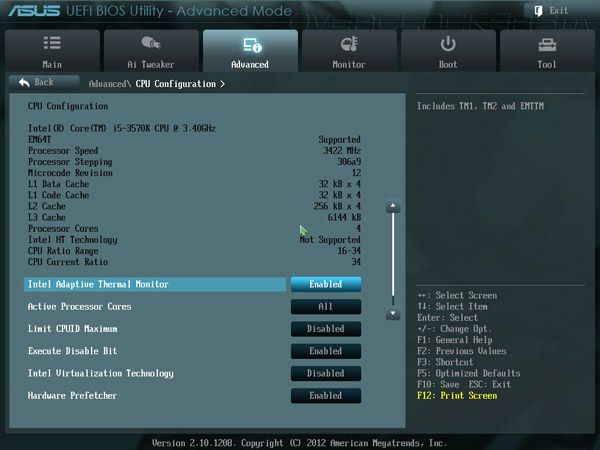

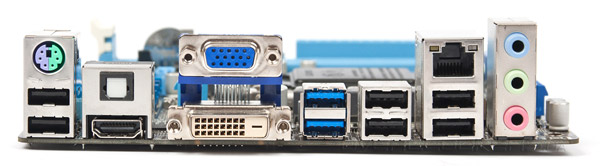

Эта модель, выполнена в формате Mini-ITX и сконструирована для работы с процессорами Intel в исполнении LGA1155. Со спецификациями новинки можно ознакомиться в следующей таблице:
