После анонса новых продуктов AMD — процессоров Ryzen «двухтысячной» серии и хабов модели X470 — прошло немало времени, а украинская розница наполняется соответствующими материнскими платами крайне неспешно. Компания ASUS, один из самых крупных игроков на рынке, смогла заполнить все ниши, и сегодня мы будем знакомиться с ее наиболее дешёвым устройством, доступным для приобретения. О серии продуктов TUF Gaming и общей идее обновлённой концепции мы уже говорили в обзоре модели TUF Z370-Pro Gaming, нынешняя плата, имеющая суффикс «Plus», судя по ознакомительному слайду, не включает максимальные возможности (серии), но более «заряжённой» версии производитель ещё не представил. Устройство, имеющее суффикс «Pro», доступно в семействе Prime, а его ценник установлен заметно выше.
Получается, перед нами буквально стартовая версия платы на базе AMD X470 от ASUS, снабжённая налётом «гейминга». Дополнительных контроллеров нет, все слоты обеспечены функциональными возможностями хаба и CPU (APU). Гнездо для подключения светодиодного оборудования всего одно, разъёмов SATA — шесть, компактных M.2 — два. Больше деталей о продукте можно найти в сводной таблице ниже.
| Модель | ASUS TUF X470-Plus Gaming |
|---|---|
| Официальная страница продукта в Сети | asus.com |
| Чипсет | AMD X470 |
| Процессорный разъём | AMD AM4 |
| Процессоры | AMD Series: Athlon X4, A6, A8, A10, A12, Ryzen 3, Ryzen 5, Ryzen 7 |
| Память | 4 DIMM DDR4 SDRAM 2133/2400/2666/2800*/2933*/3000*/3200*(OC), максимум 64 ГБ |
| Слоты PCI-E | 1 x PCI Express 3.0 x16 (x16) — CPU 1 x PCI Express 3.0 x16 (x8) — APU/Athlon 1 x PCI Express 2.0 x16 (x4) — X470 3 x PCI Express 3.0 x1 — X470 |
| M.2 | 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280/22110) — CPU 1 x SATA (Key M, 2242/2260/2280/22110) — APU/Athlon 1 x PCI Express 3.0 x2, SATA (Key M, 2242/2260/2280) — X470 |
| Встроенное видеоядро (в APU) | Radeon Series: Vega, R7, R5 |
| Видеоразъёмы | HDMI 1.4b, DVI-D |
| Количество подключаемых вентиляторов | 5x 4pin |
| Порты PS/2 | 1 (клавиатура/мышь) |
| Порты USB | 2 х 3.1 Gen2 (2 разъёма на задней панели, X470) 3 х 3.1 Gen1 (3 разъёма на задней панели (1x C), CPU/APU/Athlon) 4 х 3.1 Gen1 (разъёмов на задней панели нет, X470) 6 x 2.0 (2 разъёма на задней панели, X470) |
| VR Ready | + |
| Serial ATA | 6 x SATA 6 Гбит/с (X470) |
| RAID | 0, 1, 10 (SATA, X470) |
| Встроенный звук | Codec — Realtek ALC887 (7.1, HDA) |
| S/PDIF | Разъём на плате (выход) |
| Сетевые возможности | Realtek 8111H (Gigabit Ethernet) |
| COM | 1 (внутренний) |
| TPM | – |
| UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | поддержка AMD 2-Way CrossFireX, Lighting Control Center (система подсветки ROG Aura, включая Aura RGB Strip Header) |
| Цена в рознице, $ | 167 |
Содержание
Упаковка и комплектация
Коробка средних размеров. Внутри плата уложена на отдельный поддон, а под ним уже располагаются аксессуары.
На тыльной стороне есть фото продукта и перечень основных возможностей. Тут можно встретить упоминание про DTS Custom — бонусное ПО, направленное на улучшение звука в наушниках (так выражается игровое позиционирование).

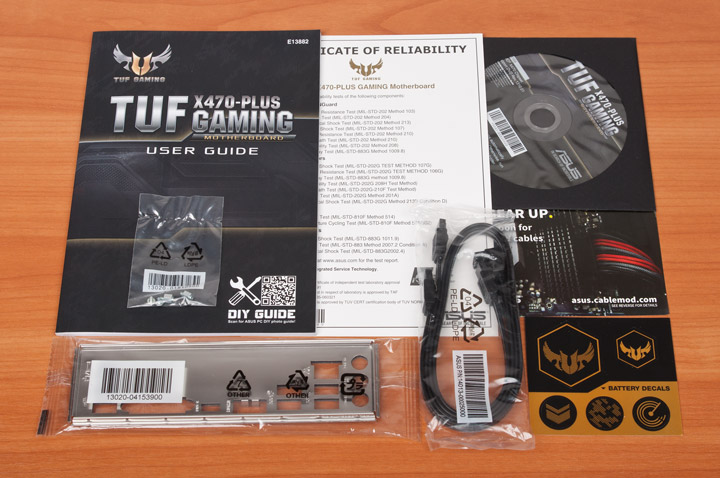

Комплект поставки скорее базовый, есть:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- сертификат качества (надёжности) TUF-компонентов;
- диск с драйверами и фирменным ПО;
- купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
- комплект из пары винтов и стоек для устройств формата M.2;
- заглушка для корпуса с тиснением символов и иконок обозначения гнёзд. Обратная часть оклеена шумопоглащающим материалом;
- два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
- две наклейки для корпуса с логотипом TUF, три — для батарейки.
Внешний вид
Размеры платы соответствуют стандарту ATX, в распоряжении пользователя будет всего восемь точек под крепёжные корпусные винты. Нет никаких вспомогательных переключателей и кнопок (отсутствует даже фирменная MemOK!), также нет индикатора кодов POST или облегченной версии вида Q-LED. Сброс набора настроек, при необходимости, проводится путём замыкания пары контактов. Словом, перед нами изделие для разовой сборки и настройки ПК.

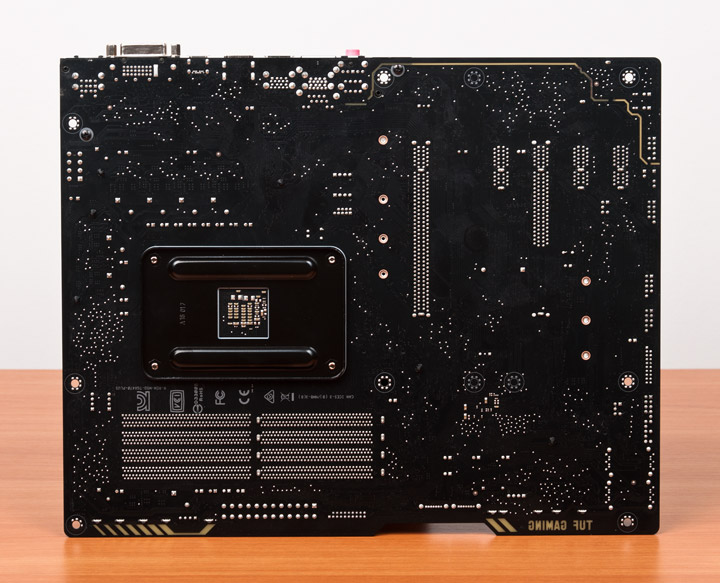

Подсветка набрана десятком многоцветных светодиодов, они распаяны вдоль правого края устройства. На задней стороне кроме них элементов практически больше никаких нет. Усилительная пластина для кулеров — железная. Радиаторы закреплены подпружиненными пластиковыми гвоздями.

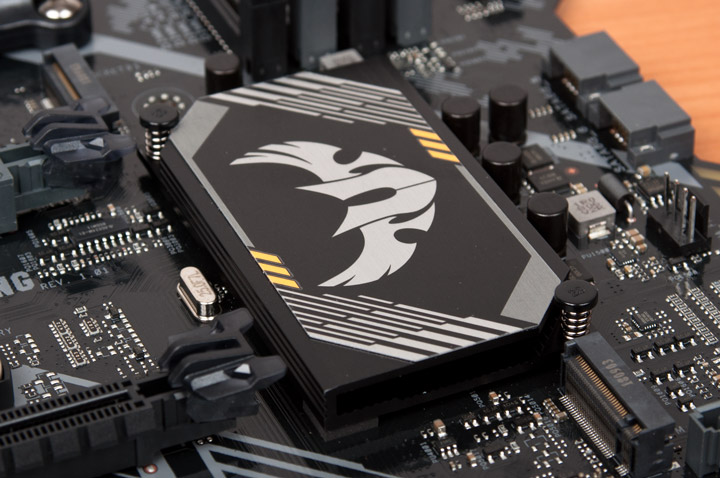

Площадь охладителя у хаба большая, оформление сдобрено тематической наклейкой.

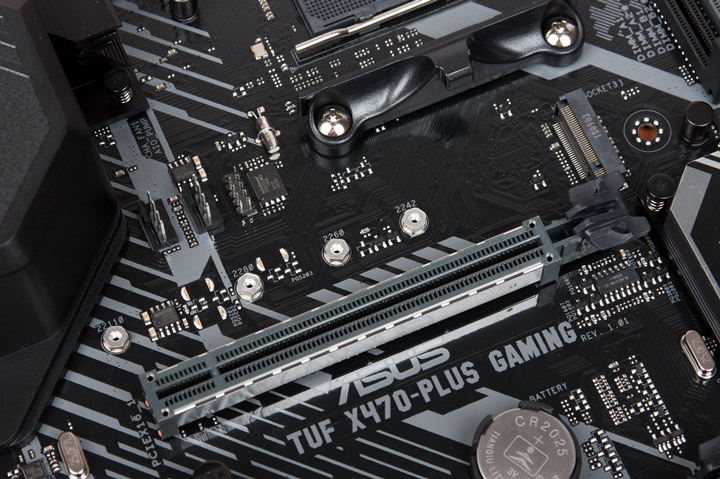

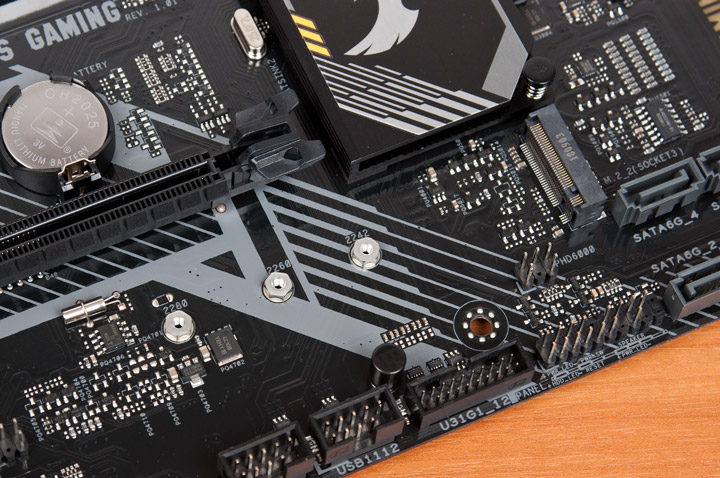

Верхнее гнездо M.2 позволит установить устройства длиной до 11 см включительно.
Нижнее сможет взаимодействовать только с восьмисантиметровыми и меньше. Предустановленных охладителей нет.

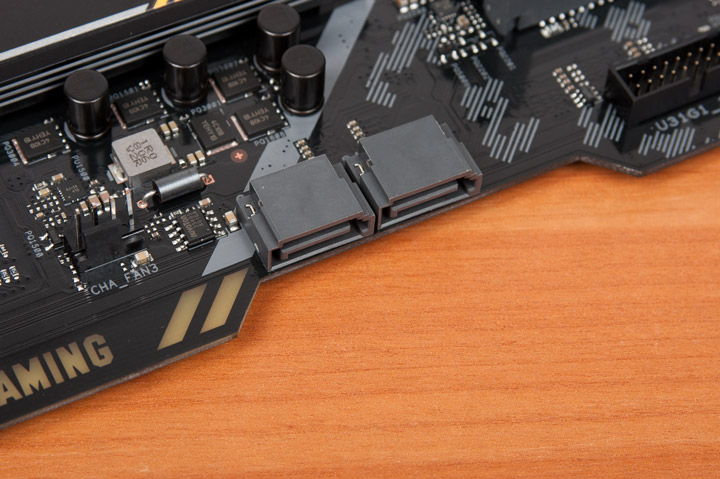

Пара продольных выходов SATA расположилась рядом с верхним PCI-E x16, дабы подключенные кабели не конфликтовали с видеокартой.

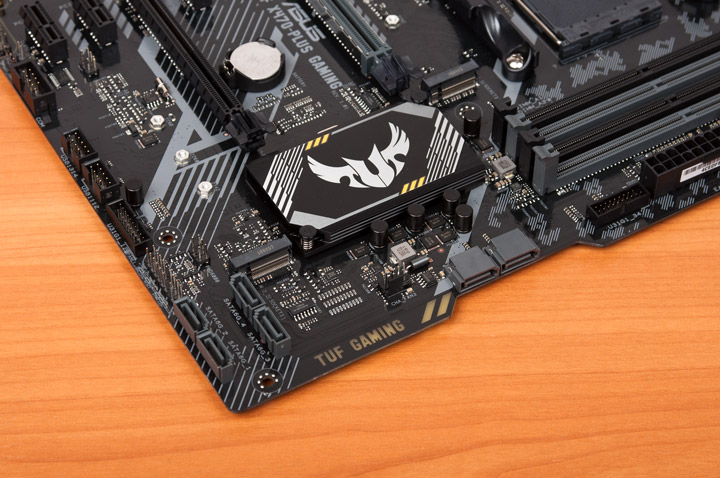

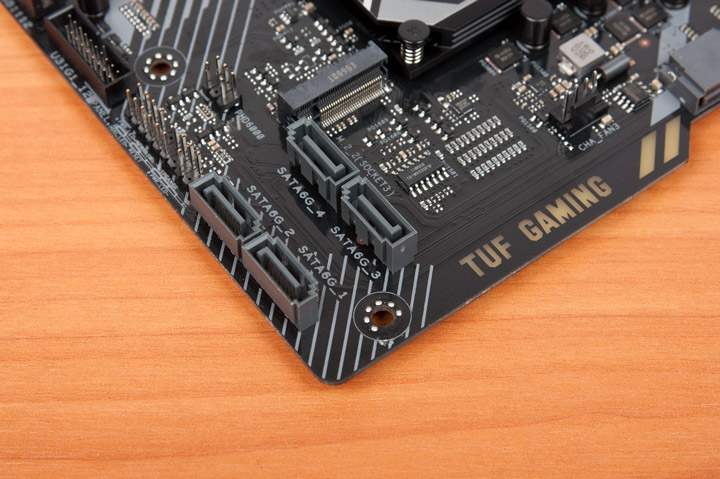

Ещё четыре штуки набраны поперечными разъёмами серого цвета. Каждый из слотов M.2 сможет работать с изделиями, оснащёнными интерфейсом SATA без отбора ресурсов у только что рассмотренных шести портов.
Корпусные кабели USB могут подключаться к паре колодок второй ревизии интерфейса, есть ещё две — для третьего поколения.

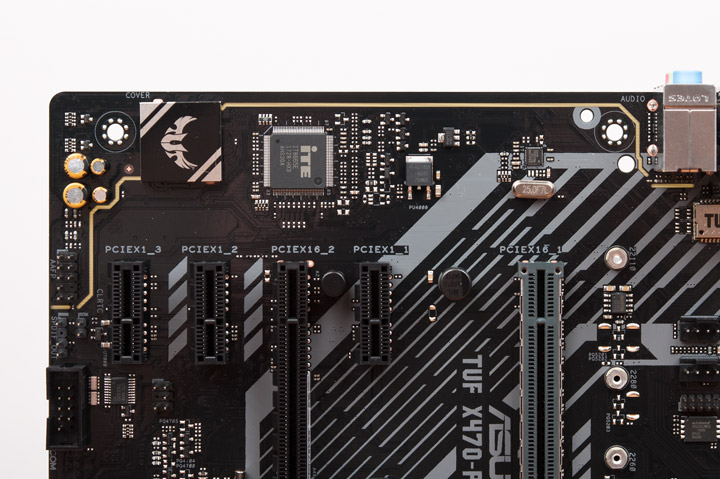

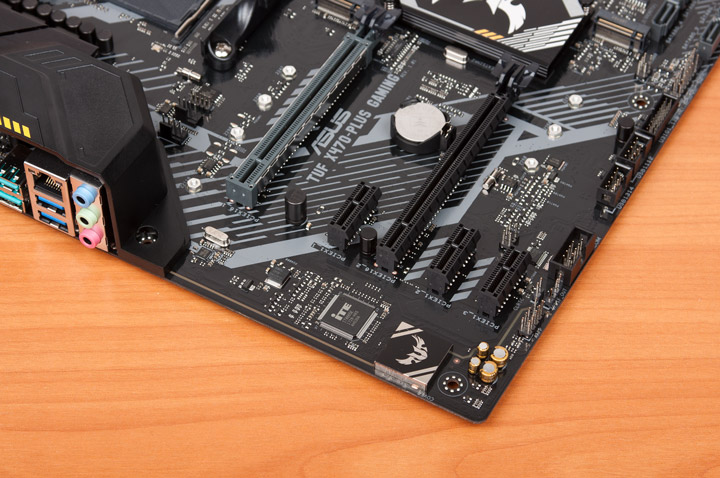

Младший статус устройства сказался в том числе и на невозможности организовать конфигурацию из пары видеокарт по схеме x8+x8, все шестнадцать (восемь — для APU) линий заведены на верхний слот серого цвета. Остальные гнёзда PCI-E взаимодействуют с хабом.
Звуковой кодек оснащён защитным экраном и это все шаги, предпринятые для улучшения показателей этого узла. Группа из особых конденсаторов — небольшая, вспомогательных чипов — ОУ или ЦАП — нет. S/PDIF организован разъёмом на плате.

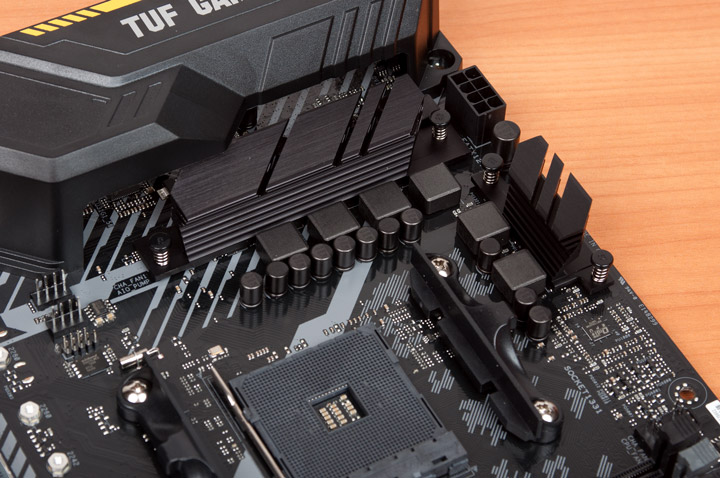

Козырёк над порами ввода-вывода относительно небольшой, как и радиаторы на элементах стабилизатора питания, потому вряд ли возникнут проблемы при монтаже охлаждающих конструкций для ЦП.

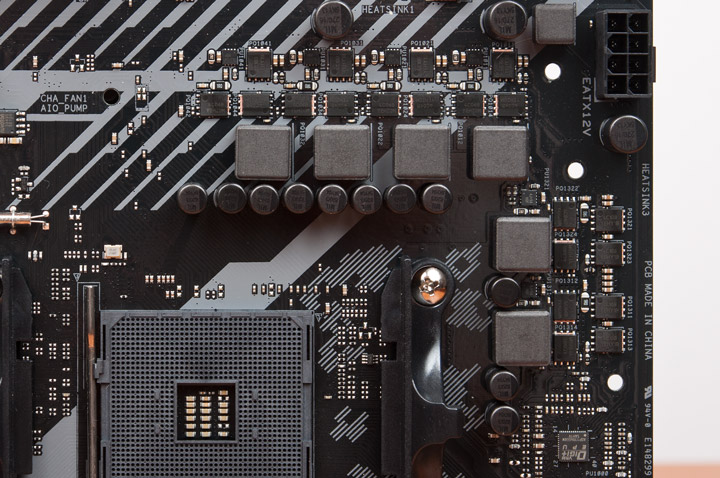

Идея построения узла VRM не нова, структура идентична применённой в модели базового уровня — Prime B350-Plus. Тот же ШИМ-контроллер — ASP1106, те же четыре канала под напряжение процессора и два — для SOC Voltage. Используются шесть внешних драйверов. Транзисторы от ON Semiconductor — NTMFS4C10B (8 шт) и NTMFS4C06B (12 шт). Элементы нижнего плеча запараллелены, а в верхнем плече такой приём есть только в паре каналов на линии SOC Voltage. Отличаются дроссели и конденсаторы, по всей видимости, тут используются более «крепкие» разновидности.
Если раньше проблемы были с площадью используемых термопрокладок, то в этот раз шагнули дальше и уменьшили непосредственно поверхность теплосъёмника у радиаторов, потому собственноручная замена передающего тепло материала существенно ситуацию не изменит. Площадь контакта частичная, и это лишь данность, с которой нужно примириться.
Вспоминая про начальный статус продукта в линейке производителя, наполнение панели гнёздами можно охарактеризовать как соответствующее современным требованиям. Однако я не могу не подчеркнуть очень близкое соседство выходов DVI-D и USB 2.0, использование любого из этой пары делает недоступным другой выход. Досадный просчёт или спланированный приём? Вопрос останется риторическим.
Оглавление
Появление нового чипсета AMD X470 закономерно привело и к выходу большого количества плат на его основе. В основном, они относятся к топовому сегменту — благо в новой линейке чипсетов для АМ4 эта модификация является старшей. Вот только более дешевые В450 и А420 были, как обычно «предварительно анонсированы», но первые платы на их основе «засветились» только на Computex 2018 и все еще не добрались до торговых сетей. А розничные модели системных плат интересны до сих пор иногда и экономным пользователям, не желающим выкладывать по $300 за одну лишь системную плату (особенно при желании использовать ее совместно с недорогим процессором, типа Ryzen 5 2600). Вот и пришлось производителям это учитывать.
Соответственно, в ассортименте Asus, например, большинство моделей на AMD X470 относятся к семейству ROG — со всеми вытекающими, которые мы уже рассматривали в обзорах таковых. Но есть у компании и более дешевая модель, относящаяся к «менее элитной» серии TUF. Впрочем, все равно позиционируемой на уровень выше среднего. Да и недорогие платы на старших чипсетах всегда вызывали определенный интерес пользователей. И, хоть политика AMD более лояльна к разгону, но плат на В450, как уже сказано, еще придется подождать. Либо приобрести системную плату «прошлогодней коллекции». Либо попробовать ту же Asus TUF X470-Plus Gaming. Оправдает ли она ожидания? Сейчас проверим.
Конфигурация и особенности платы
Сводная таблица характеристик платы Asus TUF X470-Plus Gaming (ввиду длины названия она будет именоваться далее по тексту просто «платой» во всех случаях, исключающих разночтение) приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.
| Поддерживаемые процессоры | AMD Ryzen |
|---|---|
| Процессорный разъем | AM4 |
| Чипсет | AMD X470 |
| Память | 4 × DDR4 (до 64 ГБ) |
| Аудиоподсистема | Realtek ALC887 |
| Сетевой контроллер | 1 × Gigabit Ethernet Realtek RTL8111H |
| Слоты расширения | 1 × PCI Express 3.0 x16 1 × PCI Express 2.0 x4 (в форм-факторе PCI Express x16) 3 × PCI Express 2.0 x1 1 × M.2 |
| SATA-разъемы | 6 × SATA 6 Гбит/с |
| USB-порты | 7 × USB 3.0 2 × USB 3.1 6 × USB 2.0 |
| Разъемы на задней панели | 2 × USB 3.1 5 × USB 3.0 (1 × Type-C) 1 × RJ-45 1 × PS/2 1 × HDMI 1 × DVI-D 3 аудиоразъемов типа миниджек |
| Внутренние разъемы | 24-контактный разъем питания ATX 8-контактный разъем питания ATX 12 В 6 × SATA 6 Гбит/с 1 × M.2 5 разъемов для подключения 4-контактных вентиляторов 2 разъема для подключения СВО 1 разъем для подключения фронтальных портов USB 3.1 1 разъем для подключения портов USB 3.0 2 разъема для подключения портов USB 2.0 1 разъем для подключения COM-порта 2 разъема для подключения RGB-ленты 12 В 1 разъем для подключения цифровой RGB-ленты 5 В 1 разъем для термодатчика |
| Форм-фактор | ATX (305×244 мм) |
| Средняя цена |
Форм-фактор
Плата выполнена в форм-факторе ATX (305×244 мм), для ее монтажа предусмотрены восемь стандартных отверстий. Не девять только из-за наличия небольшого выреза в центральной части — ставшего уже своеобразной «визитной карточкой» семейства TUF.
Чипсет и процессорный разъем
Плата основана на чипсете AMD X470 и поддерживает процессоры AMD Ryzen. По официальной информации AMD, от более старого X370 (с первоначальной линейкой чипсетов для АМ4 можно познакомиться в соответствующем материале) его отличает разве что поддержка технологии гибридизации системы хранения данных StoreMI, но с ней надо разбираться подробно и отдельно.
Формально плата также совместима и с APU — как «старыми» (семейства Bristol Ridge), так и «новыми» (Ryzen Raven Ridge), — что справедливо для всех решений под АМ4. Однако, как уже не раз было сказано, их использование совместно с «полноразмерными» платами на топовых чипсетах не слишком целесообразно, хотя и возможно.
Память
Для установки модулей памяти на плате предусмотрено четыре DIMM-слота. Поддерживается небуферизованная память DDR4 (non-EСС), а максимальный ее объем составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ). Максимальная тактовая частота, согласно спецификации составляет 3200 МГц, что несколько ниже, чем у изученных нами моделей линейки ROG. На практике же возможности настройки те же, что и упомянутых, т. е. до 4200 МГц с шагом 66 МГц (за исключением диапазона ниже 2666 МГц — там такая точность в принципе не нужна).
Сколько получится на практике — существенным образом будет зависеть от конкретного процессора и модулей памяти. Мы, как обычно, воспользовались комплектом G.Skill Sniper X F4-3400C16D-16GSXW, и совместно с Ryzen 7 2700X получили стабильную работу при частоте 3666 МГц (при напряжении 1,4 В). Это немного меньше, чем удалось достичь на ROG Strix X470-I Gaming, но идентично ROG Strix X470-F Gaming. На чем, как нам кажется, тему можно и закрыть.
Слоты расширения
Для установки видеокарт, плат расширения и накопителей на плате имеется два слота с форм-фактором PCI Express x16, три слота PCI Express 2.0 x1, а также два разъема M.2. Первый из M.2 предназначен для установки твердотельных накопителей типоразмера 2242/2260/2280/22110, второй ограничивает длину плат величиной 80 мм (т. е. не более, чем 2280), и оба поддерживают устройства с интерфейсом SATA или PCIe. «Первичный» слот вопросов не вызывает: он использует встроенный в процессор контроллер PCIe 3.0 x4, предназначенный как раз специально для NVMe-накопителей. Второй же слот официально подключен к чипсету, но работает в режиме PCIe 3.0 x2. Хотя чипсет X470 поддерживает только PCIe 2.0, особых противоречий в этом нет: как мы помним, еще в предыдущей линейке чипсетов были предусмотрены две линии PCIe для использования в составе разъемов SATA Express. SATA Express почил в бозе, так и не став востребованным, но их удалось задействовать для других целей. В принципе, схема уже нам знакомая: точно такая же используется в ROG Strix X470-F Gaming. Отличием же этой платы от более дорогих можно считать отсутствие каких-либо радиаторов для слотов M.2: задачу охлаждения установленных в них накопителей придется решать самостоятельно.
А вот количество «длинных» слотов PCIe сравнительно с упомянутой моделью уменьшилось на один, поскольку разделять процессорные линии плата «не умеет» (т. е. вполне обошлась бы более дешевым чипсетом В450, поскольку отсутствие поддержки режима x8+x8 является одним из основных его отличий от X470). Что же касается второго слота PCIe x16, то он подключен к чипсету, так что максимальным режимом работы (несмотря на исполнение) является PCIe 2.0 x4. Впрочем, благодаря меньшему количеству дополнительных контроллеров, чем на старших моделях, доступен он практически всегда: разделять линии с «короткими» слотами не приходится.
Видеоразъемы
На плате установлены два видеовыхода: HDMI и DVI-D. Отметим, что первый из них формально соответствует лишь спецификациям версии 1.4b, а фактически (что мы проверили непосредственно) способен выдавать картинку с разрешением до 4096×2160 с HDR и частотой 60 Гц. Разумеется, для этого придется использовать новый APU на базе Ryzen и Vega. И немного странно, что эта возможность до сих пор является по сути «недокументированной»: понятно, что описание старых плат после появления новых APU корректировать никто не стал, а вот почему оно осталось неизменным и для новой серии — непонятно.
Со вторым разъемом все просто: формально он уже является устаревшим, так что призван подчеркивать бюджетный статус платы. С другой стороны, полноразмерные модели все равно обычно выбираются для сборки игровой (или близкой к тому системы) на базе многоядерных процессоров Ryzen, интегрированной графики лишенных. Поэтому на топовых платах Asus для АМ4 видеоразъемов вообще нет, а здесь парочка нашлась лишь для совместимости.
SATA-порты
Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA600, реализованных на базе интегрированного в чипсет AMD X470 контроллера. Последний поддерживает до восьми портов, но такую функциональность компания приберегла для топовых плат. Зато к расположению этой шестерки инженеры компании подошли творчески, разнеся их по разным областям платы, что вполне может облегчить их использование в корпусах большого размера.
Разъемы USB, PS/2 и COM
В отличие от моделей серии Asus ROG для АМ4, данная плата обходится без дискретных USB-контроллеров, полагаясь только на чипсет и процессор, да и то задействуя лишь часть их возможностей. Например, на задней панели есть пара портов USB 3.1 Gen2, но оба порта имеют традиционный тип А. При этом современный разъем USB Type-C на задней панели есть, но максимальным скоростным режимом для него является «обычный» SuperSpeed, дебютировавший еще в рамках спецификации USB 3.0 и от переименования в «USB 3.1 Gen1» нисколько не изменившийся.
Более того — на задней панели расположено всего семь USB-портов, причем два из них соответствуют лишь спецификациям версии 2.0, т. е. являются низкоскоростными. Дополнительно наружу можно вывести еще четыре порта USB 3.0 и четыре USB 2.0, что в сумме (вместе с установленными на задней планке) дает 15 USB-портов. По нынешним меркам не слишком много, да еще и лишь семь портов являются высокоскоростными, и лишь пять из них доступны без дополнительных аксессуаров. Один же порт USB 3.0 «пропадает» совсем, хотя места для него более чем достаточно. В общем, подход конструкторов кажется, мягко говоря, странноватым.
А вот наличие порта PS/2 таковым не кажется — может пригодиться экономным пользователям, сохранившим таковые устройства. Если у вас два таких устройства, можно воспользоваться Y-разветвителем. На худой конец, к порту PS/2 можно подключить «старый» KVM-переключатель, что может вызвать интерес к плате не только со стороны «домашних» пользователей. Да и наличие на плате COM-порта (правда, только во внутреннем исполнении, но формат соответствующих «выкидышей» не меняется уже лет 20) тоже явно намекает на сферы применения, выходящие за рамки обычного игрового десктопа, так что названия платы бояться не стоит 🙂
Таким образом, в принципе, плата интересна нуждающимся в legacy-интерфейсах, но вряд ли обрадует предпочитающих современные. И вряд ли такое количество USB-портов продиктовано техническими причинами: просто «так положено» в бюджетном сегменте. Жаль только, что «бюджетность» на деле только внешняя, но к этому вопросу мы еще вернемся.
Сетевой интерфейс
Топовые платы Asus давно уже используют сетевые контроллеры Intel, но в TUF X470-Plus Gaming, естественно, сэкономили и на этом — ограничившись проверенным временем Realtek RTL8111H. В принципе, с точки зрения «обычного пользователя» существенной разницы между ними нет: гигабит и гигабит.
Система питания
Как и вообще большинство плат уровнем хоть немного выше среднего, эта снабжена 24-контактным и 8-контактным разъемами для подключения блока питания. Причем и сама организация системы питания похожа на топовые платы Asus для платформ АМ4 или LGA1151 используемым контроллером, но вот всего шесть фаз набраны не интегрированными сборками, а на обычных полевиках.
Система охлаждения
Система охлаждения платы состоит всего из трех небольших радиаторов. Два расположены по двум смежным сторонам процессорного разъема и предназначены для отвода тепла от элементов регулятора напряжения питания процессора. Еще один — делает вид, что охлаждает чипсет.
Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено пять четырехконтактных разъемов для подключения вентиляторов. Точнее, AIO_Pump вообще ориентирован на стандартные необслуживаемые системы водяного охлаждения и поддерживает ток до 1 A, но может использоваться и для обычных кулеров. Остальные разъемы предназначены для процессорного кулера и трех дополнительных вентиляторов. Как правило, этого будет достаточно в большинстве случаев, но уменьшение количества разъемов сравнительно с топовыми моделями на лицо.
Аудиоподсистема
Аудиоподсистема платы основана на порядком устаревшем HDA-аудиокодеке Realtek ALC887, так что (несмотря на сохранение внешней атрибутики, типа выделения элементов аудиотракта в отдельную зону и их изоляции от других компонентов) рассчитывать на качественный вывод аналогового звука не приходится. И реальность не обманула ожидания 🙂 Дополнительно картину портит наличие всего лишь трех аудиоджеков и полное отсутствие «legacy-цифры», что существенным образом ограничивает количество возможных вариантов подключения акустических систем.
Итого
Несложно заметить, что специалисты компании старались создать недорогую плату на (относительно) дорогом чипсете — в результате чего получилось устройство, которое прекрасно обошлось бы и более дешевым В450. Судя по всему, такая модель в ассортименте компании тоже появится — и будет стоить еще дешевле. И вот ее-то (после появления в магазинах) можно будет рассматривать в качестве кандидата на покупку, а TUF X470-Plus Gaming — вряд ли. Просто потому, что, сэкономив буквально на всех компонентах, компании не удалось сделать плату действительно бюджетной: ее стоимость все равно заметно превышает 10 тысяч рублей. Понятно, что ROG Strix X470-F Gaming стоит порядка 15 тысяч — но там лучше буквально все: от количества USB-портов и радиаторов до аудиотракта. Соответственно, есть смысл немного доплатить. Или, наоборот, еще немного сэкономить, купив плату на В450 — функциональность будет той же. В общем, решение класса «не нашим и не вашим».
