Звуковая карта ASUS Xonar Essence ST

Аксиома: наделить компьютер хорошим голосом можно лишь с помощью достойной звуковой карты. Лучше всего внешней, но по стоимости она может обойтись как весь системный блок персоналки. Остается внутренняя карта

Да, качество электропитания в слотах системной платы оставляет желать лучшего, хватает и "воздушных" наводок. Поэтому при прочих равных внутренняя звуковая карта всегда будет уступать внешней. Зато она в разы дешевле! А что касается ее невыигрышного размещения, то минимизировать влияние среды — задача конструкторов. На стадии проектирования ASUS Xonar Essence ST эти аспекты были хорошо проработаны: аудиотракт питается напрямую от БП компьютера через стандартный четырехконтактный разъем Molex, а от наводок, генерируемых установленной в соседний слот картой (если таковая имеется), нежную электронику защищает металлический экран.

Он, правда, в большинстве случаев будет выполнять успокоительно-эстетическую функцию, поскольку любую приличную звуковую карту рекомендуется ставить в дальний от процессора слот системной платы, и лишь в корпусах с нижним расположением БП эта пластина может создать дополнительную преграду наводкам. Так или иначе, подобный подход разработчиков нужно только приветствовать.

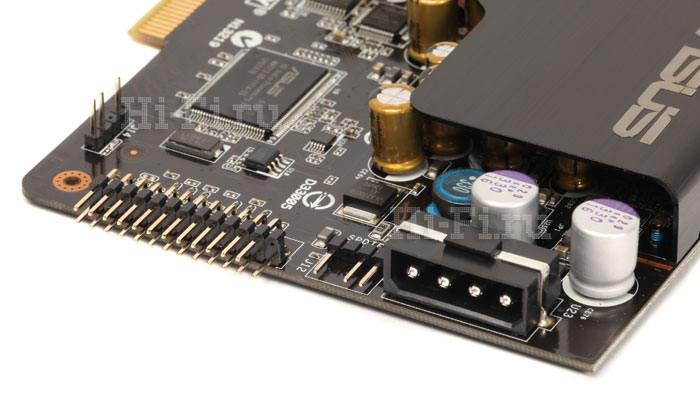

Слева – "гребенка" для подключения опциональной платы Asus H6, при помощи которой реализуется высококачественный аналоговый выход 7.1. Справа – разъем Molex для подачи тока непосредственно от блока питания системного блока компьютера. На заднем плане медиапроцессор ASUS AV100.

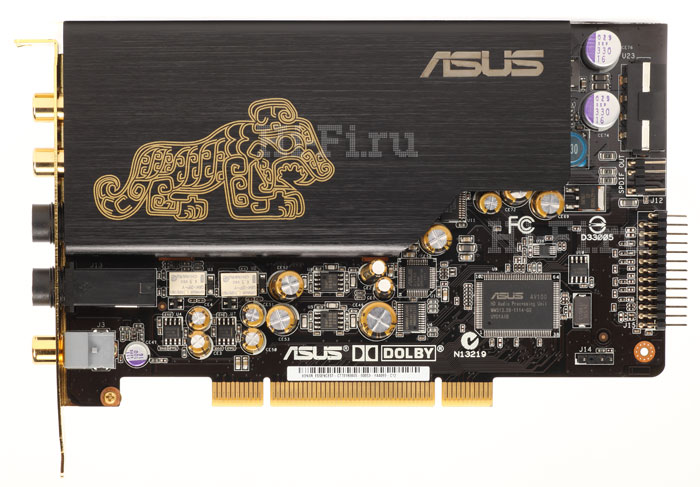

Сама же плата ASUS Xonar Essence ST еще более интересна для изучения. Скажем, в воспроизводящем тракте имеется немало дискретных элементов, несвойственных компьютерным звуковым картам, а преобразованием цифрового потока в аналоговый занимается чип TI Burr-Brown PCM1792 — высококлассный двухканальный конвертер с собственным динамическим диапазоном 127 дБ и общими гармоническими искажениями 0,0004%. На аналоговом участке тракта стоят два операционных усилителя JRC 2114D и один LM4562NA. Все три при желании можно заменить близкими вариантами более высокого класса, улучшив тем самым и без того впечатляющие характеристики изделия. Причем замена производится без пайки.

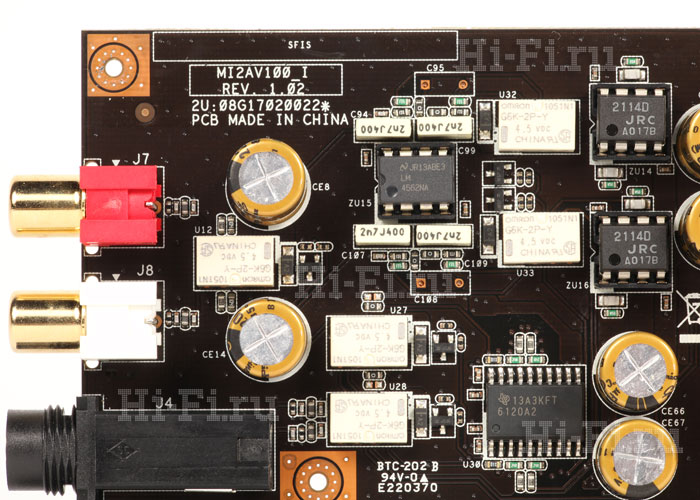

В верхней части снимка показаны три операционных усилителя (их замена осуществляется без пайки), внизу – микросхема усилителя сигнала для наушников.

Кроме того, для минимизации джиттера используется прецизионный задающий генератор. Но звуковая карта — это не только железо, а еще и программный драйвер, от реализации которого зависит многое. В данном случае пользователь получает вполне стандартную по функциональным возможностям виртуальную панель управления, но при этом цифровые потоки идут к карте в обход виртуального микшера и средств обработки Windows: ASUS Xonar Essence ST поддерживает протокол ASIO. Такой вот островок Hi-Fi внутри системного блока. Результат слухового теста оказался вполне закономерным: динамичный, прекрасно артикулированный и очень детальный звук с четким разделением инструментов и отлично проработанным басом. Отдельной похвалы заслуживает встроенный усилитель для наушников, который способен раскачать, кажется, любые наушники, включая студийные 600-омные. Если к этому присовокупить, что цена карты — менее $200, то остается констатировать, что ASUS Xonar Essence ST будет великолепным вариантом для экономных меломанов с музыкальным слухом!

Паспортные данные:

Тип – внутренняя звуковая карта | Название – ASUS Xonar Essence ST | Подключение к компьютеру – установка в слот PCI | Поддержка потоков – вплоть до 24 бит / 192 кГц | Совместимость с наушниками, Ом – вплоть до 600 | Отношение сигнал/шум, дБ – 124 (линейный выход), 117 (выход на наушники), 118 (линейный вход) | Частотная характеристика, Гц – 10—90 000 | Основная электроника – сигнальный процессор ASUS AV100, ЦА-конвертер TI Burr-Brown PCM1792, АЦ-конвертер Cirrus Logic CS5381, заменяемые операционные усилители (3), усилитель для наушников на базе Texas Instruments TPA6120A2 | Вход – аналоговый (джек 6,3 мм) микрофонный / линейный) | Выходы – стереопара RCA, джек 6,3 мм (для наушников), S/PDIF (совмещенный оптический и электрический), коннектор для расширения до конфигурации 7.1 (необходимо докупить опциональную плату Asus H6) | Питание – от шины PCI и напрямую от блока питания компьютера через коннектор Molex.

Оценки

1. Дизайн — 95
2. Качество изготовления — 90
3. Звучание – 95
4. Эргономика – 85

Итоговая оценка – 95

Плюсы: отличное звучание, сменные операционные усилители, встроенный усилитель для наушников

Минусы: не выявлены

Вывод:

Если по каким-либо причинам вы не можете позволить себе внешний аудиоинтерфейс ASUS Xonar Essence One, то смело берите ASUS Xonar Essence ST. Потому что за эту цену вряд ли найдется более эффективное средство для превращения обычного домашнего компьютера в источник качественного стереозвука

На один продукт может быть несколько отчетов в разных режимах и с разными наборами тестов.

Набор тестов для выхода для наушников может быть применен для просто универсального выхода без формального наличия усилителя, если в таком режиме к этому выходу можно подключить наушники. По итогам тестов можно понять реальную картину, является выход достаточно мощным или нет, при исходных данных по схемотехнике как о «черном ящике».

Общие данные отчета тестирования в режиме усилителя для наушников ASUS Xonar Essence ST

АЧХ, импеданс и изменение АЧХ с типовыми наушниками

В таблице приведены основные, наиболее важные технические характеристики ASUS Xonar Essence ST

• Для записи тестовых сигналов RAA использовался АЦП: E-MU 1616m
• При проведении теста программно-аппаратный -измерительный комплекс RAA был гальванически развязан по питанию и в спектрах исключено влияние земляных петель

Теги (свойства) для этого отчета:

Подробный отчет технических характеристик

Содержание отчета

• Амплитудно-частотная характеристика

• АЧХ усилителя под резистивными нагрузками
• АЧХ усилителя под нагрузкой динамического типа | Отклонение АЧХ усилителя под нагрузкой динамического типа
• АЧХ усилителя под нагрузкой арматурного типа (однодрайверных) | Отклонение АЧХ усилителя под нагрузкой арматурного типа (однодрайверных)

Импеданс

Максимальный уровень:

Напряжения в зависимости от нагрузки на выходе усилителя от синуса

Тока в зависимости от нагрузки на выходе усилителя от синуса

Мощности в зависимости от нагрузки на выходе усилителя от синуса

Амплитудно-частотная характеристика ASUS Xonar Essence ST в режиме усилителя для наушников

У усилителей график АЧХ обычно представляет собой прямую, но в некоторых случаях можно наблюдать небольшой спад АЧХ:

• в области низких частот от аналогового фильтра для подавления постоянного напряжения на входе и/или инфранизких частот.
• высоких частот от помех в высокочастотной области.

Небольшие отклонения на краях частотного диапазона в области 20 Гц — 20 кГц не являются недостатком. Разница в 6 дБ эквивалентна двукратному соотношению уровней сигналов.

Импеданс ASUS Xonar Essence ST в режиме усилителя для наушников

Импеданс оказывает влияние на АЧХ связки "наушники + усилитель F.A.Q. " и максимальный уровень сигнала от величины нагрузки.

АЧХ ASUS Xonar Essence ST под резистивными нагрузками в режиме усилителя для наушников

Пояснение к графику
Тест показывает изменение АЧХ при подключении к усилителю наушников F.A.Q. , при условии, что сопротивление наушников постоянно в рабочем диапазоне частот. Чаще всего, это внутриканальные наушники динамического типа и изодинамические наушники. Для анализа выбраны общие варианты такого типа импедансы F.A.Q. .

У усилителя импеданс может быть разной величины и при согласовании с импедансом наушников происходит изменение АЧХ в разной степени. Чем ниже выходное сопротивление усилителя и выше сопротивление наушников, тем изменения меньше. Если у усилителя и наушников импеданс представляет собой ровные линии, то изменения АЧХ отсутствуют.

Изменение АЧХ носит вкусовой характер, как дополнительная эквализация или настройка тембра, выравнивающая или окрашивающая конечное звучание наушников.

Сравнение АЧХ связок из наушников и усилителей

АЧХ ASUS Xonar Essence ST под нагрузкой динамического типа в режиме усилителя для наушников

Пояснение к графику
Тест показывает АЧХ усилителя при подключении к усилителю наушников F.A.Q. динамического типа с резонансом в области низких частот. В тесте используется общий вид импеданса полноразмерных наушников динамического типа. Для анализа выбран общий вариант такого типа импеданса F.A.Q. .

У усилителя импеданс может быть разной величины и при согласовании с импедансом наушников происходит изменение АЧХ в разной степени. Чем ниже выходное сопротивление усилителя и выше сопротивление наушников, тем изменения меньше.

Изменение АЧХ носит вкусовой характер, как дополнительная эквализация или настройка тембра, выравнивающая или окрашивающая конечное звучание наушников.

Сравнение АЧХ связок из наушников и усилителей

Отклонение АЧХ ASUS Xonar Essence ST под нагрузкой динамического типа в режиме усилителя для наушников

Пояснение к графику
Тест показывает изменение АЧХ усилителя при подключении к усилителю наушников F.A.Q. динамического типа с резонансом в области низких частот. В тесте используется общий вид импеданса полноразмерных наушников динамического типа. Для анализа выбран общий вариант такого типа импеданса F.A.Q. .

У усилителя импеданс может быть разной величины и при согласовании с импедансом наушников происходит изменение АЧХ в разной степени. Чем ниже выходное сопротивление усилителя и выше сопротивление наушников, тем изменения меньше.

Изменение АЧХ носит вкусовой характер, как дополнительная эквализация или настройка тембра, выравнивающая или окрашивающая конечное звучание наушников.

Сравнение АЧХ связок из наушников и усилителей

АЧХ ASUS Xonar Essence ST под нагрузкой арматурного типа (однодрайверных) в режиме усилителя для наушников

У усилителя импеданс может быть разной величины и при согласовании с импедансом наушников происходит изменение АЧХ в разной степени. Чем ниже выходное сопротивление усилителя и выше сопротивление наушников, тем изменения меньше.

Сравнение АЧХ связок из наушников и усилителей

Отклонение АЧХ ASUS Xonar Essence ST под нагрузкой арматурного типа (однодрайверных) в режиме усилителя для наушников

У усилителя импеданс может быть разной величины и при согласовании с импедансом наушников происходит изменение АЧХ в разной степени. Чем ниже выходное сопротивление усилителя и выше сопротивление наушников, тем изменения меньше.

Изменение АЧХ носит вкусовой характер, как дополнительная эквализация или настройка тембра, выравнивающая или окрашивающая конечное звучание наушников.

Сравнение АЧХ связок из наушников и усилителей

Максимальный уровень напряжения в зависимости от нагрузки на выходе усилителя ASUS Xonar Essence ST в режиме усилителя для наушников

По вертикальной оси обозначен уровень напряжения в В и dBV (0 dBV = 1 V_RMS). По горизонтальной оси обозначено значение нагрузки (сопротивление). Шкала горизонтальной оси представлена в логарифмическом масштабе. Отдельно перевести значения напряжения dBV V_RMS можно в on-line калькуляторе.

Обозначение напряжения в dBV является основным, т.к. это позволяет делать легкие вычисления для согласования напряжений между аппаратурой и легко делать расчет звукового давления для наушников исходя из их чувствительности F.A.Q. , выраженной к напряжению в виде дБ/В (dB/V).

По графику можно рассчитывать максимальный уровень SPL наушников исходя из их чувствительности. При использовании чувствительности выраженной к напряжению, достаточно добавить значение в dBV, полученное на графике к выбранной нагрузке к значению чувствительности dB к 1 В.

Продукт тестировался давно, методика построения графика и таблицы устарели и не подходят для прямого сравнения значений между разными устройствами. Текущие данные являются наиболее близкими к "Before hard overload" как максимальному уровню до клиппирования. Последняя версия методики использует построение по характерам спектров и разделяется на на "Pure power @ class A", "Optimal power @ class AB", "Hard power @ class B" и "Before hard overload".

На данный момент исходных данных для обновления графика и таблицы нет. Требуется повторное тестирование продукта. Повторный тест будет проведен лишь при наличии продукта в тестовой лаборатории RAA.

Отчеты и методика тестирования постепенно обновляются. Мы стараемся сформировать отчет таким образом, что бы это был единый вид отчета для всех продуктов, удобный для прямого сравнения.

Мы постоянно вводим новые тесты и совершенствуем варианты отображения графиков и параметров. Это вносит разные изменения в отчеты. Благодаря тому, отчеты автоматически генерируются, обновления не занимают большого времени.

При разработке и внедрении новых тестов новые отчеты более полные. Для обновления некоторых графиков и таблиц может потребоваться время для дополнительной обработки исходных данных отдельно по каждому продукту.

Для некоторых продуктов требуется повторное тестирование.

• Тип : внутренняя
• Тип подключения : PCI
• Версия PCI : 2.2
• Возможность вывода многоканального звука : Нет
• Звуковая схема : 2
• Встроенная панель контроллеров : Нет
• Фантомное питание : Нет
• Внешняя синхронизация : Нет
• Пульт дистанционного управления : Нет
• Необходимость дополнительного питания : Нет

Купить

Здесь вы можете посмотреть видео обзор ASUS Xonar Essence ST. Узнать характеристики, прочитать отзывы о ASUS Xonar Essence ST.

Магазины, в которых можно купить этот товар и его аналоги

Видео обзоры ASUS Xonar Essence ST

• Все 64
• Обзоры 15
• Распаковка 27
• Настройка 2
• Ремонт 1
• Тесты 7
• Отзывы 7

• ONKYO A-9030. DALi zenzor 3

Характеристики ASUS Xonar Essence ST

* Точные характеристики уточняйте у продавца.

Общие характеристики

Тип	внутренняя
Тип подключения	PCI
Версия PCI	2.2
Возможность вывода многоканального звука	Нет
Звуковая схема	2
Встроенная панель контроллеров	Нет
Фантомное питание	Нет
Внешняя синхронизация	Нет
Пульт дистанционного управления	Нет
Необходимость дополнительного питания	Нет

Звуковые характеристики

ЦАП

24 бит

Максимальная частота

ЦАП (стерео)

192 кГц

Отношение сигнал/шум

АЦП

118 дБ

Поддержка стандартов

Версия EAX	Нет
OpenAL	Нет
ASIO	2.0

Подключение

AES/EBU	Нет
Встроенный фонокорректор	Нет
Разъем Insert	Нет
ADAT	Нет

Входы

Цифровой коаксиальный вход S/PDIF	Нет
Количество микрофонных входов	1
Количество входных разъемов jack 6.3 мм	1
Инструментальный вход (Hi-Z)	Нет
Количество входных аналоговых каналов	2
Цифровой оптический вход S/PDIF	Нет

Выходы

Разъем для подключения к передней панели ПК	Нет
HDMI	Нет
Количество выходных аналоговых разъемов	2
Цифровой оптический выход S/PDIF	Есть
Количество выходов на наушники	1
Количество выходных аналоговых каналов	2
Цифровой коаксиальный выход S/PDIF	Есть

* Точные характеристики уточняйте у продавца.
