Avrdude stk500v2 getsync timeout communicating with programmer

avrdude: stk500v2_ReceiveMessage(): timeout

avrdude: stk500v2_ReceiveMessage(): timeout

avrdude: stk500v2_getsync(): timeout communicating with programmer

Произошла ошибка при загрузке скетча

Содержание

Выбор

Стоит ли брать AnyCubic Kossel Linear Plus ? Интересует качество стоковых компонентов

а) нужен не шибко большой принтер для мелочевки. детали, в основном, не больше 10 см по XY, для больше есть другой принтер

Зачем используют слово ‘3D’ при описании аддитивных технологий?

Ответы

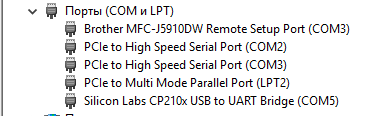

У вас на порту сом 5 пусто.

Может потому что я сижу через USB UART? Потому что стандартный USB у меня не работает — тык

Что с того что вы подключились через USB UART? Плату румбы ардуино иде не видит по прежнему.

USB-UART(COM) — это в списке портов на чипе СP210х? Так себе чип, ну да ладно, сойдёт.

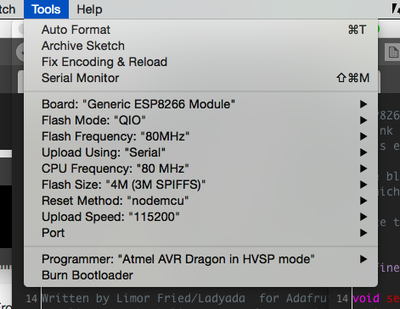

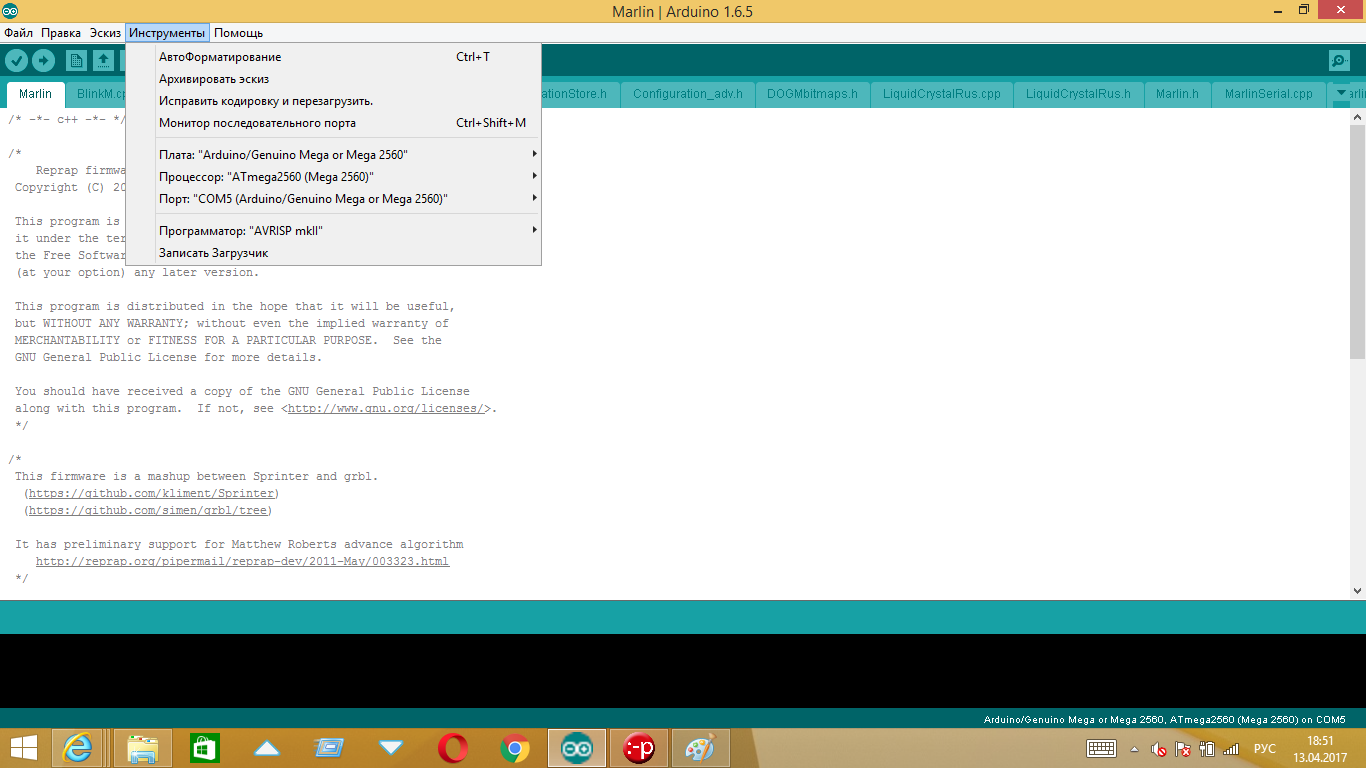

Попробуйте в меню ‘инструменты’ другой программатор выбрать. Например ‘AVR ISP’.
Если открыт ‘монитор порта’ (там же — в инструментах) — то закрыть. Перезагрузить комп (иногда порт остаётся ‘захваченным’ и открыть его снова не удастся до полной перезагрузки).
Меню ‘получить информацию о плате’ срабатывает? Если да — перепробуйте все ‘программаторы’, какой-то должен сработать (зависит от загрузчика в меге).

BN: Неизвестная плата
VID: 10C4
PID: EA60
SN: Загрузить любой скетч, для использования

А что должно быть написано в инструментах, если бы Arduino IDE видела плату?

А не поленитесь посмотреть мой пост несколько выше почти в самом начале

Вот вы писали: ‘Не знаю, была ли проблема именно в этом, но я купил USB UART и подсоединился к ножкам COM-порта так, как написано на плате, при подключении к компьютеру так же писалось — Unknown Device . Тогда я решил переставить местами RX и TX и о чудо, всё заработало!’.
Так после ‘переставить местами RX и TX’ он у вас вообще перестал видеть румбу, даже как неизвестное устройство.

Нет. Когда я подключился к ножкам платы так, как написано RX-RX / TX-TX / GND-GND / 5v-5v, то ПК увидел ‘Неизвестное устройство’, а когда я поменял местами RX и TX, плата увиделась как ‘Silicon Labs CP210x USB to UART Bridge и ей присвоился номер порта COM 5

Правильно, комп увидел плату UART но не конечное устройство. А конечное это румба. Первое подключение было правильным и он видел румбу как ‘неизвестное устройство’ и без дров он ее не опознает. И ардуино иде программирует не UART а мегу и ее то он и не видит.

Дрова ставятся не на плату, а на тот же преобразователь USB-COM, но уже установленный на плате (тот же чип CP или FTDI). У этих чипов есть EEPROM в который можно записать название платы (и даже VID/PID изменить). Собственно это можно и в дровах сделать, роли это не играет. Так или иначе, задача у них одна — преобразовать USB в COM. В итоге мы всё равно будем иметь RX и TX, через которые Arduino должна общаться с ‘бутлойдером’ в ‘меге’ (при условии что он там есть и ничего не перепутано). Кстати, у меги UARTов несколько, а бутлойдер только один слушает — UART0, Tx/Rx подключили к нему?
з.ы.
Посмотрел схему румбы, там вместо стандартного USB-COM стоит АТмега16. Чтобы ввести румбу в режим программирования нужно её сбросить (запустить бутлойдер), т.е. ваших tx и rx не достаточно, нужен ещё один сигнал

А где я возьму ещё один сигнал? На USB-UART есть ещё 2 свободных пина, это DTR и 3V

Еще раз обращаю ваше внимание — ардуино иде не видит на сом5 ничего. Когда он меняет местами rx и tx появляется неизвестное устройство. Неизвестное оно потому что для него не загружены драйвера. Поэтому о заливке прошивок в пустое место речи быть не может. Сначала загрузить драйвера и когда определится ардуино мега тогда уже можно говорить о прошивке.

Пробовал 6 разных драйверов, и старые и новые, ни в какую не хочет видеть и понимать это устройство

Система Windows остановила это устройство, так как оно сообщило о возникновении неполадок. (Код 43)
Сбой запроса дескриптора USB-устройства.

У вас как я понял вин10-64. Как вариант попробовать на другом компьютере с вин7-32

Вощим надо или бутлоадер прошить или скорость порта поменять в настройках Ардуино ИДЕ (через файлики конфигурационные меняется для конкретной платы)

Там скорость отличается и через усб порт не шьется поэтому.

Бутлоадер шить с помощью USBASP (ну им не только бутлоадер прошить можно, но и саму прошивку 🙂 )

Не поленись, разбери экран и посмотри, правильно ли подключены шлейфы от экрана?

не понял. Это к чему?

Неделю назад один в один ошибка была.. думал загрузчик полетел. а хрен там! Тупо подключено было не правильно. и сразу шиться все начало!

А можно немножко конкретнее? Что за экран мне надо разобрать? Какие шлейфы проверить?

у меня была проблема с опознаванием платы. ардуино мега 2560. сначало работало, я пробовал прошивку ковырять и так параметры разные смотрел. а потом на следующий день вдруг перестало опознавать и ни в какую. решилось все тем что я просто переустановил программу ардуино ide. она установила нужные мне драйвера и все ништяк

Привет всем!
Купил себе китайского зверька MEGA 2560 для экспериментов. Определяется как VID: 1A86 PID: 7523. Пробные скетчи, типа блинк, заливаются хоть и с ошибкой, но диод мигает так как я ему ‘сказал’. Другие скетчи не могу проверить нормально по причине отсутствия знаний и допообрудования.
Подключаю к IDE как Arduino/Genuino Mega or Mega 2560 с процессором 2560 на COM12 . Дрова поставил, тут вопросов нет.
Если говорить о симптомах поведения, то меня смущают вот это место в протоколе где IDE сначала хочет загрузить с помощью wiring, но avrdude пытается запихнуть скетч с помощью stk500v2:

Block Poll Page Polled
Memory Type Mode Delay Size Indx Paged Size Size #Pages MinW MaxW ReadBack
———— —- —— —— —- —— —— —- —— —— —— ———
eeprom 65 10 8 0 no 4096 8 0 9000 9000 0x00 0x00
flash 65 10 256 0 yes 262144 256 1024 4500 4500 0x00 0x00
lfuse 0 0 0 0 no 1 0 0 9000 9000 0x00 0x00
hfuse 0 0 0 0 no 1 0 0 9000 9000 0x00 0x00
efuse 0 0 0 0 no 1 0 0 9000 9000 0x00 0x00
lock 0 0 0 0 no 1 0 0 9000 9000 0x00 0x00
calibration 0 0 0 0 no 1 0 0 0 0 0x00 0x00
signature 0 0 0 0 no 3 0 0 0 0 0x00 0x00Programmer Type : Wiring
Description : Wiring
Programmer Model: AVRISP
avrdude: stk500v2_ReceiveMessage(): timeout
avrdude: stk500v2_ReceiveMessage(): timeout
etc.

В общем ругается, что не может получить информацию с меги. Читал, что может быть повреждён порт USART0. Путём замыкания получил в мониторе всякий мусор. Обмен идёт, но не понятный. Существует ли методика проверки работоспособности меги2560 с помощью перемычек и терминала? Как правильно настраивать подключение к китайской mega2560? Какая символьная кодировка и какова скорость гарантированного устойчивого канала по UART?
Метод научного тыка пока не даёт результатов.
Спасибо.

P.S. В результате неудачных экспериментов с RAMPS1.4 и шаговыми двигателями умерла AMS1117 и была заменена мною на 7805 на подвесном монтаже. Светодиоды RX-TX перемыргивают иногда. Подбор скоростей не помог. putty с любой кодировкой терминала выдаёт мусор.

Для написания комментариев, пожалуйста, авторизуйтесь.

Приобрёл, в качестве управляющей платы для 3D принтера, Arduino Mega 2560 с 16u2 + Ramps 1.4.. При первой попытке залива прошивки Marlin столкнулся с проблемой: avrdude: stk500v2_ReceiveMessage(): timeout. После нескольких часов, чтения форумов, получилось залить прошивку. После заливки прошивки, плата несколько раз подключалась через pronterface, а также заливались другие версии Marlin. После сборки принтера, и подключения питания на Ramps, принтер перестал подключаться к компьютеру, и последующие попытки перезалить прошивку, выдавали одну и ту же ошибку avrdude: stk500v2_ReceiveMessage(): timeout. Что было сделано, на данный момент для решения этой проблемы. При этом плата отображается в устройствах.

1. Смена кабеля (длинный/короткий)

2. Нажатие клавиши Reset

3. Замыкание и размыкание перемычки Reset — en

4. Перезаливка бутлоадера через ICSP на Atmega2560. Пробовал разные загрузчики, разные конфигурации фьюзов.

5. Перезаливал загрузчик через Flip на 16u2

6. Менял компьютеры (3 штуки)

7. Менял версии Arduino IDE

8. Перезаливал загрузчик на 16u2 через ICSP с разныим фьюзами

В качестве программатора использовал Arduino UNO. При всем, при этом плата работает. Прошивка заливается через ICSP. На экране отображается температура, стол и экструдер греются, моторы управляются через шаговики.

У меня сложилось мнение, что по какой-то причине, 16u2 не передает данные на atmega2560. При отправке сообщений через монитор серийного порта мигает светодиод RX. При попытке подключиться через pronterface один раз мигает RX.

Можете подсказать, в какую сторону копать, дабы избавиться от этого недуга?

Лог Arduino ide добавляю в комментарии. Спасибо

Дубликаты не найдены

Тащемта я тут напишу, может и пригодится.

Делаем из Uno — ISP программатор.

0 Подключаем UNO через USB шнур, смотрим COM порт.

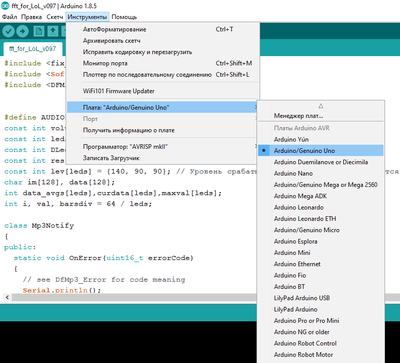

1 Выбираем из плат Uno

2 Проверяем порт

3 Открываем скетч "Arduino ISP" из примеров

4 Шьём по CTRL+U

Теперь с помощью UNO мы можем шить всё что угодно, включая загрузчик (за исключением ситуации, когда мы впороли фузы!)

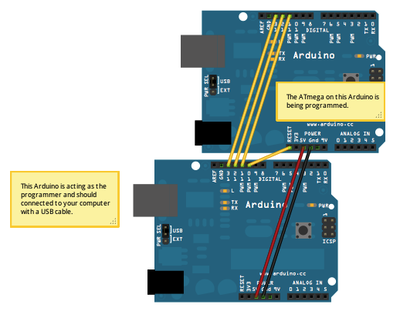

Подключаем UNO к MEGA.

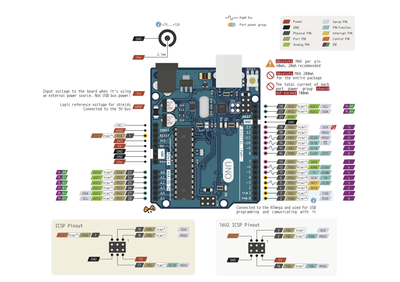

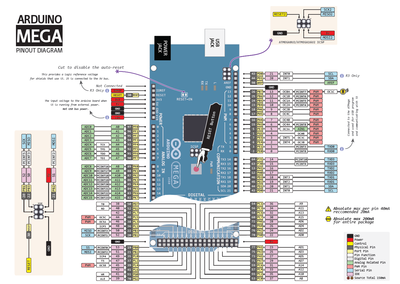

Нам нужны MISO, MOSI, SCK, RES, VCC, GND

Судя по распайкам, это

При подключении uno через порты по вышеописанной схеме, и отправке туда информации через серийный порт или заливке скетча, происходит ошибка таймаута, но так-же мигает диод rx на uno. Получается, что проблема всё таки не в 16u2, а именно в atmega2560!

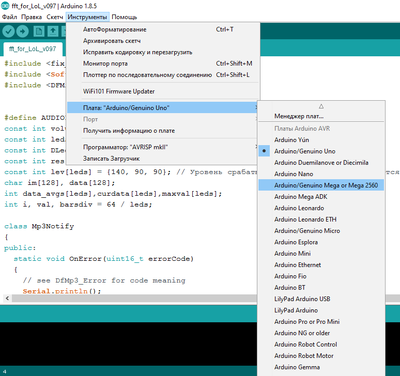

5 В платах выбираем "Mega 2560"

6 Порт — тот, к которому подключена UNO!

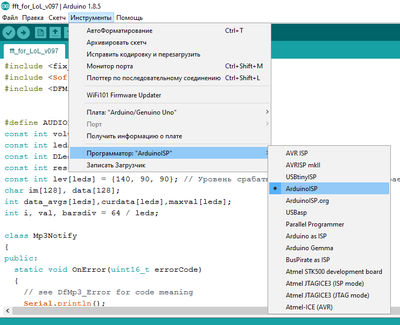

7 Программатор — ArduinoISP

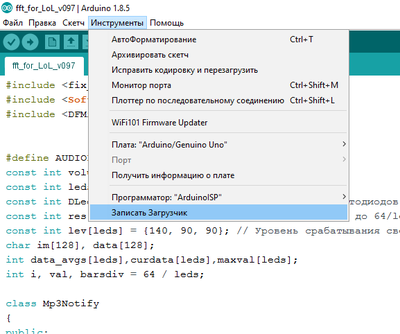

9 На всякий случай — "Инструменты — Записать загрузчик"

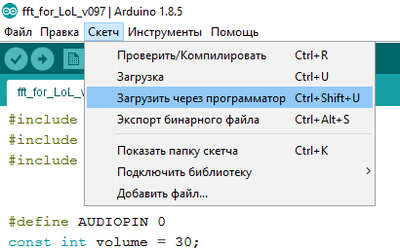

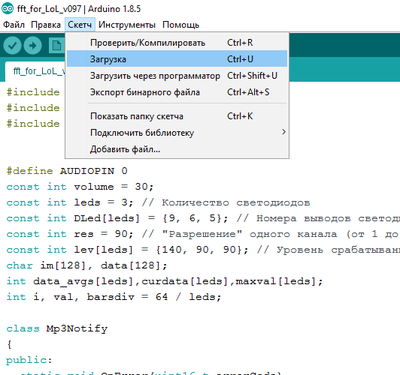

10 "Скетч — Загрузить (!)через программатор(!)" Ctrl+Shift+U. Не путать, иначе попытается залить в UNO!

Тащемта всё. Должно прошить MEGA.

попробуйте подключить через внешний usb-ttl преобразователь.

Возможно использовать uno в качестве такого преобразователя?

Похоже что он ждёт ответа stk500, и естественно его не получает. Можешь сделать "программатор" из уно, и уже через него залить мега. (хотя, если там есть загрузчик — должна шиться просто через usb порт)
https://www.arduino.cc/en/Tutorial/ArduinoISP

потом строка для avrdude
avrdude -P comXX -b 115200 -c avrisp -p m2560 -U flash:w:имяфайла.hex

Через ISP прошивается, без проблем! Прошивка работает, я не могу подключиться через комп, что бы откалибровать стол

Можно попробовать использовать ttl конвертер с уно (вероятно выйдет, не пробовал).

В уно заливаем пустой скетч, какой-нибудь бесконечный цикл, главное без инициализации serialbegin).

Подключаем vcc gnd tx rx меж уно и мега
0 — 1
1 — 0
т.е. Tx к Rx, Rx к Tx. А возможно что наоборот ))

подключаем к уно усб шнур. Через неё "видим порт" меги.

По идее может заработать.

Я так понял, что другие платы нормально работают, Вот уно вы использовали, например. К тому же то работает, то не работает. Может там неконтакт в плате. Другую-то Мегу что-ли не пробовали?

Другую пока не пробовал, жду когда приедет!

У меня такая беда была с платой ХКпилот. Тоже на базе 2560. Но она стоила 65$ и меня жаба давила, дал знакомому, он соплю оловянную на УАРТе под микроскопом рассмотрел. Заработало нормально. А у вас, возможно, непропай какой-нибудь. Но стоимость несопоставимая, так что ждите новую).

Порты менял, что значит открыть доступ? Как это сделать?

Как правило появляется 7, после перезалива загрузчика в 16u2, меняется

avrdude: Version 6.3, compiled on Jan 17 2017 at 12:00:53

System wide configuration file is "C:Program FilesArduinohardware oolsavr/etc/avrdude.conf"

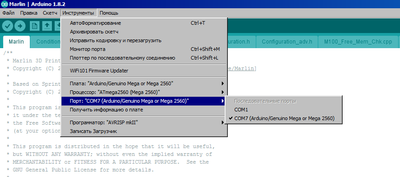

Using Port : COM7

Using Programmer : stk500v2

Overriding Baud Rate : 19200

avrdude: stk500v2_ReceiveMessage(): timeout

avrdude: stk500v2_getsync(): timeout communicating with programmer

AVR Part : ATmega2560

Chip Erase delay : 9000 us

RESET disposition : dedicated

RETRY pulse : SCK

serial program mode : yes

parallel program mode : yes

Block Poll Page Polled

Memory Type Mode Delay Size Indx Paged Size Size #Pages MinW MaxW ReadBack

eeprom 65 10 8 0 no 4096 8 0 9000 9000 0x00 0x00

flash 65 10 256 0 yes 262144 256 1024 4500 4500 0x00 0x00

lfuse 0 0 0 0 no 1 0 0 9000 9000 0x00 0x00

hfuse 0 0 0 0 no 1 0 0 9000 9000 0x00 0x00

efuse 0 0 0 0 no 1 0 0 9000 9000 0x00 0x00

lock 0 0 0 0 no 1 0 0 9000 9000 0x00 0x00

calibration 0 0 0 0 no 1 0 0 0 0 0x00 0x00

signature 0 0 0 0 no 3 0 0 0 0 0x00 0x00

Programmer Type : STK500V2

Description : Atmel STK500 Version 2.x firmware

Programmer Model: Unknown

avrdude: stk500v2_ReceiveMessage(): timeout

avrdude: stk500v2_getsync(): timeout communicating with programmer

avrdude: stk500v2_ReceiveMessage(): timeout

avrdude: stk500v2_getsync(): timeout communicating with programmer

avrdude: stk500v2_ReceiveMessage(): timeout

avrdude: stk500v2_getsync(): timeout communicating with programmer

avrdude: stk500v2_ReceiveMessage(): timeout

Произошла ошибка при загрузке скетча

processing.app.SerialException: Ошибка открытия последовательного порта "COM7"

at processing.app.Serial. (Serial.java:139)

at processing.app.Serial. (Serial.java:78)

at processing.app.SerialMonitor$3. (SerialMonitor.java:95)

Caused by: jssc.SerialPortException: Port name — COM7; Method name — openPort(); Exception type — Port busy.

at processing.app.Serial. (Serial.java:128)

Ошибка открытия последовательного порта "COM7"

ебашь на гитхаб. нет, не так. ЕБАШЬ НА ГИТХАБ.

Я купил ещё одну мегу и после установки рампс у меня снова вылетает эта ошибка. В ходе эксперимента выяснилось, что проблемас ногой rx0 на мега 2560. Дело в том, что залить скетч я могу и через исп разъем, но не могу откалибровать принтер, будет удобнее сделать это через порт компа, чем через интерфейс марлин. Как думаешь, есть возможность использовать rx1 в качестве rx0?

Если марлин не использует второй сериал — то да, можно.

Но кажется мне дело не в меге, и не в ногах. Просто ты что-то не догоняешь 😉

Проверь кварцевый резонатор БИЛЛИ )))).На плате визуально не далеко от PIN RESET.

У меня, из-за плохого пропоя платы, на ногах рампс выходит 12в, и эти 12 вольт стабильно сжигают rx у мега 2560, сейчас пришёл новый комплект, буду проверять
