Дрейфовый ток в полупроводнике – это ток, возникающий за счет приложенного электрического поля. При этом электроны движутся навстречу линиям напряженности поля, а дырки по направлению линий напряженности поля. Диффузионный ток это ток, возникающий из-за неравномерной концентрации носителей заряда. n2>n1. n2-n1= .

Отношение — это градиент неравномерности концентрации примесей. Величина диффузионного тока будет определяться градиентом неравномерности и будет составлять ; ; где коэффициенты диффузии.

4. Потенциальный барьер в p – n — переходе. Распределение концентрации электронов и дырок, заряда, напряженности на границе p-n перехода.

При возникновении контакта двух полупроводников (в одном из которых высока концентрация дырок (p-тип), а в другом — свободных электронов (n-тип)) вследствие теплового движения начинается диффузия основных носителей заряда из "родного" полупроводника в соседний, где концентрация таких частиц во много раз меньше. Дырки переходят из p-полупроводника в n-полупроводник, электроны — из n- в p-полупроводник.

В результате диффузии электронов из n-области в дырочную и дырок из p-области в электронную на границе между этими областями образуется двойной слой разноименных зарядов. И тогда контактная разность потенциалов, которая в случае pn-перехода выше, чем на контакте “металл-полупроводник” составляет 0,4. 0,8В.

При этом, также как и в случае контакта "металл-полупроводник", на границе возникает электрическое поле, препятствующее дальнейшему переходу носителей заряда. То есть, в приграничной области происходит изгиб зон таким образом, что для перехода из одного полупроводника в другой носителям требуется дополнительная энергия. В p-полупроводнике зоны изгибаются вниз, создавая потенциальный барьер для дырок, в n-полупроводнике изгибаются вверх — потенциальный барьер для электронов.

В приграничном слое возникает динамическое равновесие: рекомбинирующие носители заменяются новыми, но общее количество носителей остается постоянным.

При прямом смещении, когда положительный потенциал подан на p-область, дырки устремляются навстречу электронам, которые, преодолевая пониженный потенциальный барьер в области pn-перехода, попадают в p-область. При этом происходит рекомбинация электронов и дырок. Вследствие этого "чужие" носители заряда не проникают глубь полупроводников, погибая в области pn-перехода. Протекание тока при этом можно представить в виде двух потоков — электронов и дырок, которые втекают в область рекомбинации с противоположных сторон. С увеличением напряжения возрастают скорости втекающих электронов и дырок и, соответственно, скорость их рекомбинации.

5. Электронно-дырочный переход при приложении прямого и обратного напряжения.

Приложим внешнее напряжение плюсом к p-области. Внешнее электрическое поле направлено навстречу внутреннему полю p-n перехода, что приводит к уменьшению потенциального барьера. Основные носители зарядов легко смогут преодолевать потенциальный барьер, и поэтому через p-n переход будет протекать сравнительно большой ток, вызванный основными носителями заряда.

Такое включение p-n перехода называется прямым, и ток через p-n переход, вызванный основными носителями заряда, также называется прямым током. Считается, что при прямом включении p-n переход открыт. Если подключить внешнее напряжение минусом на p-область, а плюсом на n-область, то возникает внешнее электрическое поле, линии напряженности которого совпадают с внутренним полем p-n перехода. В результате это приведет к увеличению потенциального барьера и ширины p-n перехода. Основные носители заряда не смогут преодолеть p-n переход, и считается, что p-n переход закрыт. Оба поля – и внутреннее и внешнее – являются ускоряющими для неосновных носителей заряда, поэтому неосновные носители заряда будут проходить через p-n переход, образуя очень маленький ток, который называется обратным током. Такое включение p-n перехода также называется обратным.

Дата добавления: 2015-06-04 ; Просмотров: 8529 ; Нарушение авторских прав? ;

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Ток в полупроводнике появляется как следствие направленного перемещения носителей заряда. Различают два возможных случая появления тока в полупроводнике.

Ток, обусловленный внешним электрическим полем, получил название дрейфового тока.

Ток, возникающий в результате диффузии носителей из области, где их концентрация повышена, в направлении области с более низкой концентрацией, называется диффузным бездрейфовым током.

Механизм возникновения диффузного тока можно объяснить так. Пусть по каким-либо причинам концентрация электронов в различных точках полупроводника неодинакова. Очевидно, что вероятность столкновения электронов друг с другом больше там, где концентрация их выше. Поэтому электрон, совершая хаотическое тепловое движение, в соответствии с общими законами теплового движения будет стремиться перейти в область меньших столкновений. В результате носители заряда, совершающие тепловое движение, будут смещаться из области с большей концентрацией в область с меньшей концентрацией их, что приведет к возникновению диффузного тока.

2.6 Формирование контакта полупроводник — полупроводник. Электронно-дырочный переход

Все электрические контакты можно разделить на три основные группы: омические, нелинейные и инжектирующие. В зависимости от назначения контакта к нему предъявляются различные требова­ния. Так, омический контакт должен обладать очень малым пере­ходным сопротивлением, не искажать форму передаваемого сигнала, не создавать шумов, иметь линейную вольтамперную характеристику. Подобные контакты необ­ходимы для соединения элементов схемы друг с другом, с источника­ми питания и т. д.

Нелинейные контакты исполь­зуются для преобразования электрических сигналов (выпрямление, детектирование, генерирование и т. п.). Они имеют резко нелинейную вольтамперную характери­стику, форма которой определяется конкретным назначением со­ответствующего прибора. Инжектирующие контакты обладают спо­собностью направлять носители зарядов только в одну сторону. Этот тип контактов широко используется в полупроводниковых приборах, например, в биполярных транзисторах (гл. 6).

Наибольшее распространение в полупроводниковой технике и микроэлектронике получили контакты типа полупроводник — полупроводник, а физические явления, происходящие в зоне этих контактов, лежат в основе работы большинства полупроводниковых приборов.

Электрический переход между двумя областями полупроводника, одна из которых имеет электропроводность n-типа, а другая p-ти­па, называют электронно-дырочным, или p-n переходом (рис. 3.1).

Электронно-дырочный переход нельзя создать простым сопри­косновением пластин n- и p-типа, так как при этом неизбежен проме­жуточный слой воздуха, окислов или поверхностных загрязнений. Эти переходы получают вплавлением или диффузией соответству­ющих примесей в пластинки монокристалла полупроводника, а так­же путем выращивания p-n перехода из расплава полупроводника с регулируемым количеством примесей. В зависимости от способа изготовления p-n переходы бывают сплавными, диффузионными и др. Рассмотрим явления, возникающие при электрическом контакте между полупроводниками n- и p-типа с одинаковой концентрацией донорных и акцепторных примесей (рис. 3.2, а). Допустим, что на границе раздела (сечение х) тип примесей резко изменяется (рис. 3.2, б) 1 .

Существование электронно-дырочного перехода обусловлено раз­личием в концентрации подвижных носителей заряда электронной и дырочной областей. В электронной части полупроводника кон­центрация электронов в соответствии с (2.15), а концентра­ция дырок в соответствии с (2.18).

2.7 Свойства p-n перехода при наличии внешнего напряжения

При нарушении равновесия электронно-дырочного перехода внешним электрическим полем через него начинает протекать ток. Характер токопрохождения и величина тока оказываются различными в зависимости от полярности приложенного напряжения.

Рассмотрим случай, когда внешнее напряжение противоположно по знаку контактной разности потенциалов (рис. 3.5, а). В этом случае источник включается так, что поле, создаваемое внешним напряжением в p–n переходе, направлено навстречу собственному полю p–n перехода. Такое включение называют прямым. Оно приводит к снижению высоты потенциального барьера. Основные носители заряда получают возможность приблизиться к контакту, скомпенсировав заряд примесей. Поэтому ширина p–n перехода уменьшится.

Из рис. 3.5, б видно, что для этого случая уровень Ферми в n-области поднимется, а в p-области опускается. Часть основных носителей, имеющих наибольшее значение энергии, сможет преодолеть сравнительно узкий и невысокий потенциальный барьер и перейти границу, разделяющую полупроводники n- и p-типа. Это приводит к нарушению равновесия между дрейфовым и диффузионными токами. Диффузионная составляющая тока становиться больше дрейфовой, и результирующий прямой ток через переход оказывается отличным от нуля.

По мере увеличения внешнего прямого напряжения прямой ток через переход может возрасти до весьма больших значений, так как он обусловлен главным образом движением основных носителей, концентрация которых в обеих областях велика.

Нетрудно заметить, что преодолевшие потенциальный барьер носители заряда попадают в область полупроводника, для которой они являются неосновными.

Процесс введения носителей заряда через электронно-дырочный переход при понижении высоты потенциального барьера в область полупроводника, где эти носители заряда являются неосновными, называется инжекцией (от английского слова inject – впрыскивать).

Инжектированные носители диффундируют вглубь соответствующей области полупроводника, рекомбинируя с основными носителями этой области. Так, по мере проникновения дырок из p-области в n-область они рекомбинируют с электронами, в результате чего диффузный дырочный ток Ipдиф n-области постепенно спадает до нуля. Однако это вовсе не означает, что ток в цепи не прекращается. Под действием внешнего электрического поля поступающие от источника в n-область электроны продвигаются к переходу, создавая электронный ток In. По мере приближения к переходу этот ток вследствие рекомбинации с дырками падает до нуля. Суммарный ток в n-области I = Ip + In во всех точках полупроводника n-типа остается неизменным. Одновременно с инжекцией дырок в n-область происходит инжекция электронов в p-область. Протекающие при этом процессы аналогичны.

Рассмотрим теперь свойства p–n перехода, к которому подключено обратное внешнее напряжение (рис. 3.7, а)

При этом электрическое поле, создаваемое источником, совпадает с полем p–n перехода. Потенциальный барьер между p- и n-областями возрастает. Он теперь становится равным φк + U. Количество основных носителей, способных преодолеть действие результирующего поля, уменьшается. Соответственно уменьшается и ток диффузии основных носителей заряда. Под действием электрического поля, создаваемого внешним источником, основные носители будут оттягиваться от приконтактных слоев вглубь полупроводника. В результате ширина p–n перехода увеличивается (рис. 3.7, б).

При обратном включении преобладающую роль играет дрейфовый ток, который имеет небольшую величину, так как он создается движением неосновных носителей. Этот ток получил название обратного тока:

Величина обратного тока практически не зависит от внешнего обратного напряжения. Это можно объяснить тем, что в единицу времени количество генерируемых пар электрон – дырка при неизменной температуре остается неизменным.

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: Сдача сессии и защита диплома — страшная бессонница, которая потом кажется страшным сном. 8800 — | 7160 — или читать все.

78.85.5.224 © studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock!
и обновите страницу (F5)
очень нужно

Диффузия (от лат. diffusio — распространение, растекание, рассеивание) — неравновесный процесс, вызываемый тепловым движением частиц, приводящий к установлению равновесия и выравниванию концентраций (при постоянстве температуры и отсутствии внешних сил). Если частицы заряжены, то их диффузионное перемещение приводит к появлению диффузионных токов.

Диффузионный поток направлен из области высокой концентрации в область низкой концентрации. Свободные носители заряжены. Следовательно любое их перемещение, в том числе и диффузионное, приводит к появлению электрических токов, которые так и будем называть диффузионными.

Рис. 1.25. Схема, иллюстрирующая возникновение диффузионных токов электронов и дырок.

Схема на рис. 1.25 иллюстрирует возникновение диффузионных токов электронов и дырок. Следует обратить внимание, что потоки электронов и дырок на схеме направлены в одну сторону, а токи дырочный и электронный токи в разные. Направление дырочного тока совпадает с направлением потока, электронного противоположно, поэтому токи компенсируют друг друга уменьшая общий диффузионный ток.

Скорость диффузии (диффузионный поток) пропорционален градиенту концентрации, поэтому для диффузионных токов можно записать:

(1.61)

где D_nи D_pсоответственно коэффициенты диффузии электронов и дырок. Коэффициенты диффузии носителей заряда связаны с их подвижностью соотношением Эйнштейна:

(1.62)

Коэффициент диффузии тем выше, чем выше подвижность носителей заряда.

Токи, возникающие во внешних полях принято называть дрейфовыми, поскольку внешнее поле не прекращая хаотического теплового движения носителей заряда заставляет их смещаться (дрейфовать) в направлении, которое зависит от знака носителя и направления внешнего поля. К дрейфовым токам можно отнести и рассмотренные ранее токи проводимости токи (их иногда называют омическими), используя (1.56) для них можно записать:

( 1.57)

Таким образом процессы, определяющие перенос зарядов в полупроводниках будут определяться четырьмя токами: дрейфовыми токами электронов и дырок, возникающими при наличии электрического поля и диффузионными токами электронов и дырок, возникающими в том случае, когда существует градиент концентрации носителей заряда.

Все четыре тока связаны между собой уравнением непрерывности (4), которой явилось следствием закона сохранения заряда.

1.2.8. Уравнение непрерывности.

Для полупроводника, в объеме которого происходит генерация и рекомбинация носителей заряда, используя (4) запишем:

(1.58)

где G и U соответственно члены характеризующие скорость генерации и скорость рекомбинации носителей заряда. Используя (21) и (24) и разделив левую и правую части уравнения на величину заряда электронов получим:

(1.59)

Для одномерного случая разделяя члены, относящиеся к электронам и дыркам , учитывая, что полный ток равен:

(1.60)

(1.61)

Связь между распределением заряда и электрического поля в образце устанавливается с помощью уравнения Пуассона:

(1.63)

Для полупроводника близкого к собственному основными зарядами являются электроны и дырки, поэтому:

(1.64)

Подставляя ∂E/∂x в (31) получим:

(1.65)

Считая, что в образце выполняется условие электронейтральности: Δp≈Δn и τ_p≈ τ_n. суммируя уравнения для электронов и дырок получим:

(1.66)

где D и μ коэффициенты , характеризующие совместную диффузию и дрейф электронов и дырок, поэтому их и называют коэффициентами амбиполярной диффузии и амбиполярной подвижности:

(1.67)

Уравнение (1.67) описывает основные изменения происходящие с носителями заряда и соответственно токами в полупроводниковых материалах и соответственно приборах на их основе. Это уравнение в правой части содержит три члена: генерационно-рекомбинационный, диффузионный и дрейфовый. Это уравнение широко используется при анализе процессов в полупроводниковых приборах, поскольку позволяет значительно упростить расчеты, по существу заменив операции с четырьмя потоками носителей операциями с одним.

Предположим, что у нас имеется полупроводниковый образец в центре которого инжектируется избыточная концентрация электронов и дырок (Δn ≈ Δp) , такое распределение можно создать коротким лазерным импульсом с энергией квантов большей ширины запрещенной зоны. Как со временем будет изменяться этот импульс, если к образцу приложить внешнее электрическое напряжение (рис. 1.26), которое создаст в нем электрическое.

Ответ на поставленный вопрос поможет дать уравнения (1.66), (1.67) при этом не обязательно решать само уравнение, достаточно воспользоваться введенными характеристическими коэффициентами, характеризующими совместно движение электронов и дырок (36). Действительно направление движения совпадает с электрическим полем, если подвижность — положительная величина и направлено в другую сторону, если подвижность — отрицательная величина.

Допустим, что рассматриваемый полупроводник n типа, тогда n>>p и из (1.67) получим, что μ ≈μ_p. Следовательно перемещение импульса носителей заряда в электрическом поле будет определяться перемещением дырокv_др= μ_pE.

Допустим, что рассматриваемый полупроводник p типа, тогда p>> n и из (1.67) получим, что μ ≈μ_n. Следовательно перемещение импульса носителей заряда в электрическом поле будет определяться перемещением электронов v_др= — μ_nE.

В случае собственного полупроводника (n = p = n_i) μ = 0 и соответственноv_др= μE.

Рассмотренные варианты проиллюстрированы на нижней диаграмме рис. 1.26.

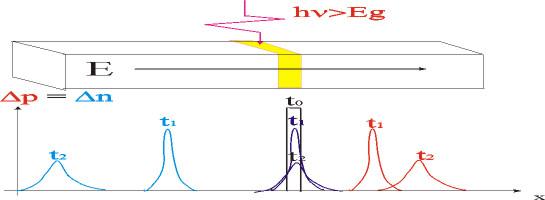

Рис. 1.26. Дрейф инжектированного светом электронно-дырочного импульса в электрическом поле.
