Старое наименование: 10ГД-30Б
Изготовитель : ПО «Вега», г. Бердск.
Назначение : для применения в закрытых акустических системах второй группы сложности в качестве низкочастотного звена для работы в помещениях.
Диапазон частот: 63 – 5000 Гц
Неравномерность АЧХ: 14 дБ
Чувствительность: 86 дБ
Рабочая мощность: 3 Вт
Коэффициент гармоник при подводимой мощности на частотах:
1000 – 2000 Гц: 3%
Сопротивление: 8 Ом
Паспортная мощность: 20 Вт
Долговременная мощность: 30 Вт
Кратковременная мощность: 45 Вт
Частота резонанса: 32 ± 8 Гц
Полная добротность: 1
Эквивалентный объем: 60 л (0,06 м 3 )
Размеры: Ø 200х97 мм
Головка электродинамического типа, низкочастотная, круглая, с неэкранированной магнитной цепью. Корзина изготовлена методом литья под давлением из алюминиевого сплава.
Кольцевой ферритовый магнит марки М28РА180 размером К110х45х16 мм.
Керн диаметром 39,8 мм.
Верхний фланец с отверстием диаметром 42,8 мм.
Высота воздушного зазора 7 мм, его радиальная ширина 1,46 мм, индукция в зазоре 0,95 Тл.
Звуковая катушка, намотанная проводом марки ПЭТВ-1 диаметром 0,2 мм, намотка двухслойная, общее число витков 93, в первом слое 48 витков, во втором – 45, высота намотки 11,3 мм, омическое сопротивление 7 Ом. Каркас катушки изготовлен из бумаги К-120Н. Высота ЗК 23,8 мм, внутренний диаметр 40,3 мм, внешний (вместе с намоткой) 41,8 мм.
Диффузор конической формы с криволинейной образующей из бумажной массы с пропиткой.
Подвес тороидальной формы из резины.
Центрирующая шайба из ткани с пропиткой.
Колпачок сферической формы с отверстием в центре.
Дело было ТАК! Как-то раз сел в машину к своему другу, а он как раз себе саб поставил. Долго я слушал и прислушивался, казалось все класс, БОМБА.
Но есть одно "НО", как и везде есть, эта вещь стоила 3-хзначную сумму убитых енотов. Короче говоря захотелось и мне саб себе в машину.
Завалялось у меня две колонки от ВЕГА, а там стоят динамики 10ГД-30Б. Вспоминая звук и позже прослушав, подумал — пойдет. Полазив в инете, понял, все кричат: Г-НО, но натура моя упертая и оказалось не зря. Еще две недели в интернете изучения динамиков и их измерения показали, что все не так уж плохо как пишут.
После долгих раздумий и измерений (ЭТО ВСЕ В ПЕРВЫЙ РАЗ) JBL показал для двух динов 65 литров.
Хорошая кастрюля, подумал я, но все равно приступил к работе. Так как я на прямую связан с производством и продажей мебели, то корпус не стал проблемой вообще. Собрал первый черновой вариант решил его послушать, а вдруг какуля получилась.
Два разъема сзади, это питание и вход.
Сначала усилитель был внутри. Так как динамики по 10 Вт 8 Ом то и усилитель собственно не требовал кВт. Собрал усилок на простой микросхеме TDA1557Q, корпус усилителя делал позже и поэтому не сфоткал. Также поставил фильтра ВЧ и НЧ и регулировку входного сигнала, так как мкросхема ну очень чувствительна. Включил и обалдел! Салон в восьмерке как всем известно, БЕ-Е-Е-Е-Е, но у меня он в порядке после долгих доработок, но доработки оказались малыми после включения этого чуда.
В общем, звук — БОМБОЧКА. Вот чего мне так долго не хватало. Я доволен, но после езды с ним, месяца через два, уже становилось мало, но об этом позже.

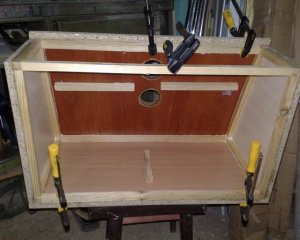

Укрепил все брусками 20*20 вместе с дисперсией ПВА. Конфирматов (мебельные винты или евровинт) море, все щели герметизированы силиконом и поверх бруски. Далее все утеплено синтепоном 50-й.
Что касается решеток, то они от колонок S 90. Ободраны и перекрашены. Ткань — обыкновенный ковролин.
Вид конечного продукта ниже:
Итог:
За довольно символическую сумму ок.45$ родилось это чудо
Изготовитель: ПО «Вега», г. Бердск.
Назначение: для применения в закрытых выносных акустических системах второй группы сложности в качестве низкочастотного звена при работе в помещениях.
Гарантийный срок эксплуатации: 1,5 года.
Технические условия: ИС 3.843.046 ТУ.
Головка громкоговорителя 20ГДН-1: а) АЧХ звукового давления; б) габаритные и установочные размеры
Технические характеристики:
| Технические характеристики: | Значение |
| Эффективный рабочий диапазон частот, Гц | 63. 5000 |
| Неравномерность частотной характеристики звукового давления, дБ, не более | 14 |
| Уровень характеристической чувствительности, дБ, в диапазоне 200. 5000 Гц, не менее | 86 |
| Рабочая мощность, Вт | 3 |
| Полный коэффициент гармонических искажений, %, при подведении рабочей мощности иа частотах, Гц: | |
| 125 | 7 |
| 200. 630 | 5 |
| 1000. 2000 | 3 |
| Номинальное электрическое сопротивление, Ом | 8 |
| Предельная шумовая (паспортная) мощность, Вт | 20 |
| Предельная долговременная мощность, Вт | 30 |
| Предельная кратковременная мощность, Вт | 45 |
| Частота основного резонанса, Гц | 32±8 |
| Полная добротность | 1,0 |
| Эквивалентный объем, м 3 | 0,06 |
| Габаритные размеры, мм | Ø200×97 |
| Масса, кг | 2,1 |
Особенности конструкции:
- Головка громкоговорителя электродинамического типа, низкочастотная, круглая, с неэкранированной магнитной цепью.
- Габаритные и установочные размеры показаны на рисунке.
- Диффузородержатель изготовлен методом литья под давлением из алюминиевого сплава.
- Магнитная цепь содержит следующие элементы:
- кольцевой ферритовый магнит марки М28РА180 размером К110x45x16 мм;
- керн диаметром 39,8 мм;
- верхний фланец с отверстием диаметром 42,8 мм.
- Высота воздушного зазора 7 мм, его радиальная ширина 1,46 мм, индукция в зазоре 0,95 Тл.
- Подвижная система включает в себя:
- звуковую катушку, намотанную проводом марки ПЭТВ-1 диаметром 0,2 мм намотка двухслойная, общее число витков 93, в первом слое 48, во втором — 45, высота намотки 11,3 мм, омическое сопротивление 7 Ом. Каркас звуковой катушки изготовлен из бумаги К120Н. Высота ЗК 23,8 мм, внутренний диаметр 40,3 мм, внешний (вместе с намоткой) 41,8 мм;
- диффузор конической формы с криволинейной образующей, изготовленный из бумажной массы с пропиткой;
- подвес тороидальной формы, изготовленный из резины;
- центрирующую шайбу, изготовленную из ткани с пропиткой;
- колпачок сферической формы с отверстием в центре.
